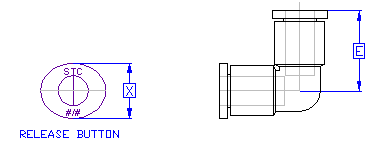

Dimensiones Modelo de EUB:
Dimensiones para el uso de la referencia solamente: Guarniciones
imperiales en pulgada, guarniciones métricas en el milímetro, U.S.O.
Descargue las Dimensiones
|
PIEZA
NO.
|
E
|
X
|
|
EUB
5/32
|
0.82
|
0.39
|
|
EUB
1/4
|
0.95
|
0.47
|
|
EUB
3/8
|
1.18
|
0.67
|
|
EUB
1/2
|
1.30
|
0.75
|
|
Ni'quel-Plateo' TODO EL Latón Empujar-En
Guía Apropiada De la Operación:
A.
Instalación de la guarnición de pipa:
Aplique un sellante apropiado sobre el hilo de rosca, apriete la
guarnición a mano, después déle vuelta 2 a 3 vueltas con una llave
hasta que alcanza el esfuerzo de torsión del deseo enumerado abajo.
|
Recomendación
del esfuerzo de torsión para apretar las guarniciones |
|
Tamaño Apropiado De la Pipa |
Esfuerzo de torsión, libra-pie |
Esfuerzo de torsión, kgf/cm |
|
NPT1/8, R1/8 |
5-6.5 |
70-90 |
|
NPT1/4, R1/4 |
8.5-10 |
120-140 |
|
NPT3/8, R3/8 |
16-17.5 |
220-240 |
|
NPT1/2, R1/2 |
20-21.5 |
280-300 |
B. Instalación de la tubería en la
guarnición:
1.
Empuje lentamente un limpio y corte
perpendicular el pedazo de tubería en la guarnición hasta que
viene a una parada muerta.
2. Tire de la tubería suavemente hasta que el collar de los
apretones de la guarnición sobre la tubería y tiene un buen sello.
3. Utilice el polietileno, el polypropylene, el poliuretano, o la
tubería de nylon diseñada para las guarniciones inmediatas.
Tubería dura del metal, tal como tubería del acero inoxidable
como puede ser utilizado si la tubería
se acanala primero.
C. Retiro de la tubería de la guarnición:
1. Empuje hacia adentro
uniformemente en los dos lados del botón del lanzamiento.
2. Saque el tubo mientras que mantiene el botón del lanzamiento
presionado.
3. Para reutilizar la tubería: corte la porción alojada
previamente uniformemente y perpendicular usada de la tubería.
D.
Requisitos Del Tamaño De la
Tubería:
Siga la tolerancia del tamaño de la tubería abajo:
Tubería Del Poliuretano: máximo apropiado especificado del ± el
0.004"del tamaño (± máximo de 0.1 milímetro.)
Tubería Del Polietileno: máximo apropiado especificado del ± el
0.006"del tamaño (± máximo de 0.15 milímetro.)
Tubería Del Polypropylene: máximo apropiado especificado del ± el
0.004"del tamaño (± máximo de 0.1 milímetro.)
Tubería De nylon:: máximo apropiado especificado del ± el 0.004"del
tamaño (± máximo de 0.1 milímetro.)
Tubería Pre-Acanalada Del Metal:: máximo apropiado especificado del
± el 0.004"del tamaño (± máximo de 0.1 milímetro.)
E. Almacenaje: Almacene
las guarniciones en un lugar seco, fresco y lejos de luz del sol.
F. Especificación, material de la construcción y diagrama
esquemático de la construcción típica:
|
Especificaciones |
|
Presión De Funcionamiento |
0
- 250 PSI |
0
- 1650 kpa |
|
Vacío |
0 - 29.5 in Hg |
750 mm Hg |
|
Temperatura De
Funcionamiento |
5 - 230 °F |
-15 to 110 °C |
|
Material Recomendado De la
Tubería |
Poliuretano,
nilón, polietileno, y polypropylene.
La tubería dura del metal puede ser utilizada si la tubería se
acanala primero |
|
Material de la construcción |
|
|
Cuerpo Del Metal |
Latón
Ni'quel-Plateado |
|
Botón y collar de una pieza del
lanzamiento de la combinación |
Latón
Ni'quel-Plateado |
| O-ring/Packing |
NBR |
|
Codos |
Eslabón giratorio
(rotate 360°) |
 |
 |
|
|
|
