Solenoid Valve   Solenoide Y Válvulas Activadas Aire-Piloto
Chasque el cuadro del producto que está de interés a usted de conseguir más información.  Descargue el Catálogo
El solenoide y el aire-piloto del alto rendimiento de la STC activaron confiabilidad de la oferta de las válvulas, alto-fluyen las tarifas, los diseños compactos y rugosos, consumo de energía bajo, respuesta de alta velocidad, ciclo vital largo, las conexiones del estruendo con la supresión incorporada de la oleada, y las luces de indicador. Opciones mul'tiples, incluyendo built-in empujar-en las guarniciones, conexiones eléctricas prealambradas, e instalación, mantenimiento, y control simples.

                          STC  Solenoid Air Valves Selection Guide (click picture to get detail)
Directing Acting
2 & 3 Way Valves		 3 Way
Solenoid Valves		 3 Way
Double Solenoid Valves		 4 Way
Solenoid Valves		 4 Way
Double Solenoid Valves		 3 Position 4 Way
Solenoid Valves
Directing Acting 2 & 3 Way Valves Manifold Valves Stacking Valves Air Piloted Valves Solenoid Coils Namur Valves

 STC Process Valves Selection Guide (click picture to get detail)
General Purpose NC/NO
Zero Differential Solenoid Valves		  High Pressure & Temperature Valves Stainless Steel NC/NO

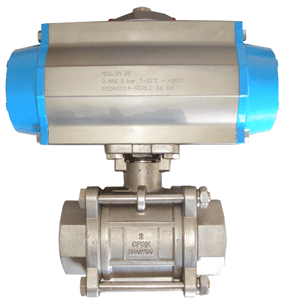

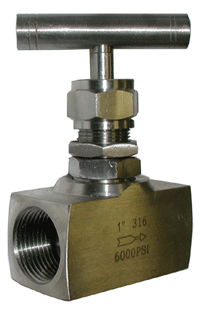

Zero Differential Solenoid Valves		 Air Actuated Valves Needle Valves

Lves de la Virginiadel solenoide: Tipo Virado Hacia el lado de babor Cuerpo
Para ordenar: Especifique   No De la Parte - Opción Del Voltaje - Opción De Conexión Eléctrica



Pieza No.

Precio unitario

Cuadro De la Válvula

Tamaño Portuario
(NPT)



Opciones  Del Voltaje

Eléctrico
Conexión

No. del puerto/Position/Solenoid, Temp/Pressure de funcionamiento

Cv
Caudal


Resp.
Tiempo

Grado De Energía

P=Puerto de Inlet
A, B = Puerto De Enchufe
E, R, Puerto De S=Exhaust
2P025 1/8

 $18.43

Demostrado con
Conexión Del Ojal

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

2/2/1
El Actuar Directo
Normalmente cerrado
Válvula De Dos Maneras

14 -140 deg. F
Vacuum-115 PSI

Cv = 0.23
22 SCFM
@100 PSI

< 20 ms



3W for 40PSI

4.8W for 60PSI

6.5W  for 115 PSI

2P025 1/4

 $18.43

1/4 NPT

2V025 1/8


 $18.81

 Demostrado con
Conexión del Estruendo

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

2/2/1
El Actuar Directo
Normalmente cerrado
Válvula De Dos Maneras

14 -140 deg. F
Vacuum-115 PSI

Cv = 0.23
22 SCFM @100 PSI

< 20 ms



3W for 40PSI

4.8W for 60PSI

6.5W  for 115 PSI

2V025 1/4


 $18.81

1/4 NPT

2V035 1/8

 $18.81

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

3/2/1
El Actuar Directo
Normalmente cerrado o abierto
Válvula  De Tres Maneras

14 -140 deg. F
Vacuum-115 PSI

Cv = 0.05
5 SCFM @100 PSI

< 20 ms



3W for 40PSI

4.8W for 60PSI

6.5W  for 115 PSI

2V035 1/4

 $18.81

1/4 NPT

2V1 1/8

 $18.81

 Demostrado con
Conexión del Estruendo

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)



G=Grommet

D= DIN (con el indicador del LED)

2/2/1
El Actuar Directo
Normalmente cerrado
El apilar
Válvula De Dos Maneras

14 -140 deg. F
Vacuum-115 PSI

Cv = 0.23
22 SCFM @100 PSI

< 20 ms



3W for 40PSI

4.8W for 60PSI

6.5W  for 115 PSI

3V1 1/8

 $18.81

1/8 NPT

3/2/1
El Actuar Directo
Normalmente cerrado o abierto
El apilar
Válvula 14 -140 deg. F
Vacuum-115 PSI

Cv = 0.05
5 SCFM @100 PSI

3V110-1/8

$24.26

Conexión del Estruendo

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

3/2/1
Válvula  De Tres Maneras
Posición Dos
Solo Solenoide

14 -140 deg. F

21-115 PSI

 0Cv = .67
25 SCFM @100 PSI

< 20 ms

2.5W

3V210-1/4

$24.26

1/4 NPT

 Cv = 0.89
53 SCFM @100 PSI

3W/4.8W
3V310-3/8

$32.67

3/8 NPT

Cv = 1.68
80 SCFM @100 PSI

3V410-1/2

$56.93

1/2 NPT

Cv = 2.79
160 SCFM @100 PSI
3V120-1/8

$37.13



1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

3/2/2
Tres  Posición De la Válvula Dos De la Manera
Solenoide Doble

14 -140 deg. F

21-115 PSI

 0Cv = .67
25 SCFM @100 PSI

< 20 ms

2.5W

3V220-1/4

$37.13

1/4 NPT

 Cv = 0.89
53 SCFM @100 PSI

3W/4.8W
3V320-3/8

$45.54

3/8 NPT

Cv = 1.68
80 SCFM @100 PSI

3V420-1/2

$79.70

1/2 NPT

Cv = 2.79
160 SCFM @100 PSI
4V110-1/8 $25.25 Grommet Connection


Conexión del Estruendo

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

E=Explosion Proof Coil

5/2/1
Válvula De Cuatro Maneras

14 -140 deg. F

21-115 PSI

Cv = 0.67
25 SCFM @100 PSI

< 20 ms

2.5 W

4V210-1/4

$24.26

1/4 (inlet/outlet) 1/8 (Exhaust)

Cv =  0.89
53 SCFM @100 PSI

3W/4.8W
4V310-1/4

$32.67

1/4 (inlet/outlet) 1/4 (Exhaust)

Cv = 1.68
80 SCFM @100 PSI

4V310-3/8

$32.67

3/8 (inlet/outlet) 1/4 (Exhaust)

Cv = 1.68
80 SCFM @100 PSI

4V410-1/2

$56.93

1/2 NPT

Cv = 2.79
160 SCFM @100 PSI
4V120-1/8

$37.13

 Grommet Connection


Conexión del Estruendo



1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

E=Explosion Proof Coil

5/2/2
Solenoide Doble
Válvula De Cuatro Maneras

14 -140 deg. F

21-115 PSI

Cv = 0.67
25 SCFM @100 PSI

< 20 ms

2.5 W

4V220-1/4

$37.13

1/4 (inlet/outlet) 1/8 (Exhaust)

Cv = 0.89
53 SCFM @100 PSI

3W/4.8W


4V320-3/8

$45.54

3/8 (inlet/outlet) 1/4 (Exhaust)

Cv = 1.68
80 SCFM @100 PSI
4V420-1/2

$79.70

1/2 NPT

Cv = 2.79
160 SCFM @100 PSI

4V130C-1/8

$64.35

 Grommet Connection

 Conexión del Estruendo

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

E=Explosion Proof Coil

5/3/2
Solenoide Doble
Tres Posición, Centro Cerrado
Válvula De Cuatro Maneras

14 -140 deg. F

21-115 PSI

Cv =  0.67
25 SCFM @100 PSI

< 20 ms

2.5 W

4V230C-1/4

$64.35

1/4 (inlet/outlet) 1/8 (Exhaust)

Cv =  0.89
53 SCFM @100 PSI

3W/4.8W
4V330C-3/8

$88.61

3/8 (inlet/outlet) 1/4 (Exhaust)

Cv = 1.68
80 SCFM @100 PSI

4V430C-1/2

$113.85

1/2 NPT

Cv = 2.79
160 SCFM @100 PSI

4V130E-1/8 $64.35 Grommet Connection

 Conexión del Estruendo

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

E=Explosion Proof Coil

5/3/2
Solenoide Doble
Tres Posición, Centro Agotado
Válvula De Cuatro Maneras

14 -140 deg. F

21-115 PSI

Cv =  0.67
25 SCFM @100 PSI

< 20 ms

2.5 W

4V230E-1/4 $64.35

1/4 (inlet/outlet) 1/8 (Exhaust)

Cv =  0.89
53 SCFM @100 PSI

3W/4.8W
4V330E-3/8 $88.61

3/8 (inlet/outlet) 1/4 (Exhaust)

Cv = 1.68
80 SCFM @100 PSI

4V430E-1/2

$113.85

1/2 NPT

Cv = 2.79
160 SCFM @100 PSI

4V130P-1/8 $64.35 Grommet Connection

 Conexión del Estruendo

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)

E=Explosion Proof Coil

5/3/2
Solenoide Doble
Tres Posición, Centro De la Presión
Válvula De Cuatro Maneras

14 -140 deg. F

21-115 PSI

Cv =  0.67
25 SCFM @100 PSI

< 20 ms

2.5 W

4V230P-1/4 $64.35

1/4 (inlet/outlet) 1/8 (Exhaust)

Cv =  0.89
53 SCFM @100 PSI

3W/4.8W
4V330P-3/8 $88.61

3/8 (inlet/outlet) 1/4 (Exhaust)

Cv = 1.68
80 SCFM @100 PSI

4V430P-1/2

$113.85

1/2 NPT

Cv = 2.79
160 SCFM @100 PSI

4V210B-1/4

$29.21

 Conexión del Estruendo 1/4 (inlet)
 1/8 (Exhaust) 		1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)		 G=Grommet

D= DIN (con el indicador del LED)

E= Explosion Proof Coil

5/2/1
Montaje Del Actuador
Válvula De Cuatro Maneras
14 -140 deg. F

21-115 PSI

Cv = 0.89
53 SCFM @100 PSI

< 20 ms 3W/4.8W




4V310B-1/4

$37.62

1/4 (inlet)
 1/4 (Exhaust)
Namur

Cv = 1.68
80 SCFM @100 PSI

4V310B-3/8

$37.62

3/8 (inlet)
 1/4 (Exhaust)
Namur

Cv = 1.68
80 SCFM @100 PSI

SAR 313

$79.20

5/16" Tube OD

 24VDC

D= DIN (con el indicador del LED)

5/2/1

Cv = 0.8

< 20 ms

3W

Actuando Válvulas De Solenoide De cobre amarillo Normalmente  Cerradas Directas
2W025-1/4 $27.50

1/4 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet
 D= DIN

El Actuar Directo
Válvula De Solenoide De cobre amarillo Del Diafragma De la Manera del Nc Dos


Cv = 0.23
-5 TO 80 Deg. C
0 to100 PSI



12-20W



2W040-3/8

$34.16

3/8" NPT

G=Grommet
 D= DIN

Cv = 0.6
-5 TO 80 Deg. C
0 to100 PSI


2W160-1/2

$54.45

1/2" NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

D= DIN  (with conduit connector)

Acting/Lift Directo
Válvula De Solenoide De cobre amarillo Del Diafragma De la Manera del Nc Dos

Cv = 4.8
-5 TO 80 Deg. C
0 to100 PSI



12-20W

2W200-3/4

$62.87

3/4" NPT

Cv = 7.6
-5 TO 80 Deg. C
0 to100 PSI


2W250-1

$82.5

1" NPT

Cv = 12
-5 TO 80 Deg. C
0 to100 PSI


2W400-1 1/2

$188.10

1-1/2" NPT

Cv = 29
-5 TO 80 Deg. C
0 to100 PSI



40W
2W500-2

$273.24

2" NPT

Cv = 48
-5 TO 80 Deg. C
0 to100 PSI

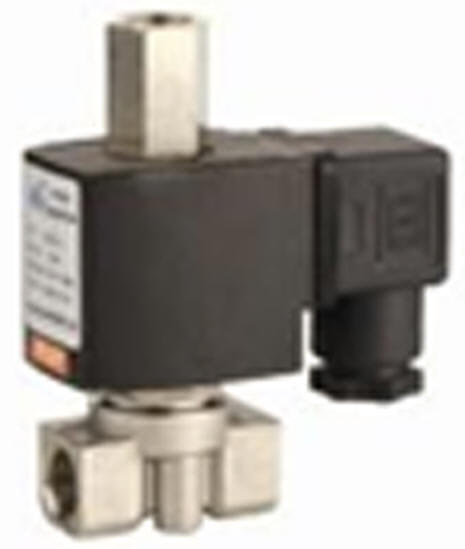

Válvulas De Solenoide Temporarias Directas Del Acero Inoxidable
2S025-1/4

$30.69

1/4" NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet
 D= DIN

El Actuar Directo
Válvula De Solenoide Del Acero Inoxidable De la Manera 304 del Nc Dos





Cv = 0.23
-5 TO 80 Deg. C
0 to100 PSI





 12-20W

2S040-3/8

$42.57

3/8" NPT

 Cv = 0.6
-5 TO 80 Deg. C
0 to100 PSI



Válvulas De Aire Funcionadas Piloto: Tipo Virado Hacia el lado de babor Cuerpo



No. De la Parte.

Precio unitario

Cuadro De la Válvula

Tamaño Portuario
(NPT)

Descripción

Vire Ningún Hacia el lado de babor/Posición

Cv
Caudal

Presión De Funcionamiento





P=Puerto De Inlet
A, B =Puerto De Enchufe
E, R, S=Exhaust
3A110-1/8 $18.81

1/8 NPT

3 posición de la manera 2
Solo Piloto
Válvulas De Aire

3/2
Válvula De Tres Maneras

 Cv = 0.67
25 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





3A210-1/4 $18.81

1/4 NPT

Cv =  0.78
25 SCFM @100 PSI




3A310-3/8 $22.77

3/8 NPT

Cv =  0.78
25 SCFM @100 PSI




3A410-1/2 $37.62

1/2 NPT

Cv =  0.78
25 SCFM @100 PSI




3A120-1/8 $23.76

1/8 NPT

3 posición de la manera 2
Piloto Doble
Válvulas De Aire



Cv = 0.67
25 SCFM @100 PSI







3A220-1/4 $24.26

1/4 NPT



Cv =  0.78
25 SCFM @100 PSI






3A320-3/8 $28.71

3/8 NPT



Cv =  0.78
25 SCFM @100 PSI






3A420-1/2 $49.01

1/2 NPT



Cv = 0.78
25 SCFM @100 PSI






4A110-1/8 $18.81

1/8 NPT

4 posición de la manera 2
Solo Piloto
Válvulas De Aire

5/2
Válvula De Cuatro Maneras

Cv =  0.67
25 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A120-1/8 $23.76

1/8 NPT

4 posición de la manera 2
Piloto Doble
Válvulas De Aire

5/2
Válvula De Cuatro Maneras

Cv =  0.67
25 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A130C-1/8 $49.01

1/8 NPT

4 posición de la manera 3
Centro Cerrado
Piloto Doble
Válvulas De Aire

5/3
Manera Cuatro
 Válvula

Cv =  0.67
25 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A210-1/4 $18.81

1/4 (inlet/outlet) 1/8 (Exhaust)

4 posición de la manera 2
Solo Piloto
Válvulas De Aire

5/2
Válvula De Cuatro Maneras

Cv = 0.78
53 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A220-1/4 $24.26

1/4 (inlet/outlet) 1/8 (Exhaust)

4 posición de la manera 2
Piloto Doble
Válvulas De Aire

5/2
Válvula De Cuatro Maneras

Cv = 0.78
53 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A230C-1/4 $49.01

1/4 (inlet/outlet) 1/8 (Exhaust)

4 posición de la manera 3
Centro Cerrado
Piloto Doble
Válvulas De Aire

5/3
Válvula De Cuatro Maneras

 Cv = 0.78
53 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A310-3/8 $22.77

3/8 (inlet/outlet) 1/4 (Exhaust)

4 posición de la manera 2
Solo Piloto
Válvulas De Aire

5/2
Válvula De Cuatro Maneras

Cv = 1.68
80 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A320-3/8 $28.71

3/8 (inlet/outlet) 1/4 (Exhaust)

4 posición de la manera 2
Piloto Doble
Válvulas De Aire

5/2
Válvula De Cuatro Maneras

Cv = 1.68
80 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A330C-3/8 $71.78

3/8 (inlet/outlet) 1/4 (Exhaust)

4 posición de la manera 3
Centro Cerrado
Piloto Doble
Válvulas De Aire

5/3
Válvula De Cuatro Maneras

Cv = 1.68
80 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A410-1/2 $37.62

1/2 NPT

Solo Piloto De 4 Maneras
Válvulas De Aire

5/2
Válvula De Cuatro Maneras

Cv = 2.79
160 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A420-1/2 $49.01

1/2 NPT

Piloto Doble De 4 Maneras
Válvulas De Aire

5/2
Válvula De Cuatro Maneras

Cv = 2.79
160 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





4A430C-1/2 $85.36

1/2 NPT

4 posición de la manera 3
Centro Cerrado
Piloto Doble
Válvulas De Aire

5/3
Válvula De Cuatro Maneras

Cv = 2.79
160 SCFM @100 PSI

 Valve 0-115 PSI
Pilot 40 PSI





Múltiples Montados Base De aluminio Integrados
Para ordenar:Especifique La Parte Ninguna + No. de estaciones
(el precio incluye toda la accesorio-junta y sujetadores del montaje)


3V-100M-2

$11.00/ 2 station

1/4" puerto
2 ESTACIONES

Base integrada para válvulas de solenoide de la serie 3V-100 y Á-100 del montaje
(incluye el hardware y el sello de montaje)

3V-100M-4

$22.00/ 4 station

1/4" puerto
4 ESTACIONES

3V-100M-6 $33.00/ 6 station

1/4" puerto
6 ESTACIONES
3V-100M-8 $44.00/ 8 station

1/4" puerto
8 ESTACIONES
3V-100M-16 $88.00/16 station

1/4" puerto
16 ESTACIONES

3V-100M-B $4.40/Plate

Placa en blanco para el MÚLTIPLE de los 3-v100m
3V-100M-H $4.40/Plate Placa, junta y tornillos de montaje en blanco fijados para el MÚLTIPLE de los 3-v100m
3V-200M-2

$11.00/ 2 station

1/4" puerto
2 ESTACIONES

Base integrada para válvulas de solenoide de la serie 3V-200 y 3A-200 del montaje
(incluye el hardware y el sello de montaje)

3V-200M-4

$22.00/ 4 station

1/4" puerto
4 ESTACIONES
3V-200M-6 $33.00/ 6 station

1/4" puerto
6 ESTACIONES
3V-200M-8 $44.00/ 8 station

1/4" puerto
8 ESTACIONES
3V-200M-16 $88.00/16 station

1/4" puerto
16 ESTACIONES

3V-200M-B $4.84/Plate

Placa en blanco para el MÚLTIPLE de los 3-v200m
3V-300M-2

$16.50/ 2 station

3/8" puerto
2 STATIONS

Base integrada para válvulas de solenoide de la serie 3V-200 y 3A-200 del montaje
(incluye el hardware y el sello de montaje)

3V-300M-4

$33.00/ 4 station

3/8" puerto
4 STATIONS

3V-300M-6 $49.50/ 6 station

3/8" puerto
6 STATIONS
3V-300M-8 $66.00/ 8 station

3/8" puerto
8 STATIONS
3V-300M-16 $132.00/ 16 station

3/8" puerto
16 STATIONS
3V-200M-B $4.84/Plate

Placa en blanco para el MÚLTIPLE de los 3-v200m
3V-400M-2

$27.50/ 2 station

1/2" puerto
2 ESTACIONES

Base integrada para válvulas de solenoide de la serie 3V-200 y 3A-200 del montaje
(incluye el hardware y el sello de montaje)

3V-400M-4

$55.00/ 4 station

1/2" puerto
4 ESTACIONES
3V-400M-6 $82.50/ 6 station

1/2" puerto
6 ESTACIONES
3V-400M-8 $110.00/ 8 station

1/2" puerto
8 ESTACIONES



3V-200M-B $4.84/Plate

Placa en blanco para el MÚLTIPLE de los 3-v200m
4V-100M-2

$11.00/ 2 station

1/4" puerto
2 ESTACIONES

Base integrada para válvulas de solenoide de la serie 4V-100 y 4A-100 del montaje
(incluye el hardware y el sello de montaje)

4V-100M-4

$22.00/ 4 station

1/4" puerto
4 ESTACIONES

4V-100M-6 $33.00/ 6 station

1/4" puerto
6 ESTACIONES
4V-100M-8 $44.00/ 8 station

1/4" puerto
8 ESTACIONES
4V-100M-16 $88.00/16 station

1/4" puerto
16 ESTACIONES

4V-100M-B $4.84/Plate

Placa en blanco para el MÚLTIPLE de los 4-v100m
4V-200M-2

$11.00/ 2 station

1/4" puerto
2 ESTACIONES

Base integrada para válvulas de solenoide de la serie 4V-200 y 4A-200 del montaje
(incluye el hardware y el sello de montaje)

4V-200M-4

$22.00/ 2 station

1/4" puerto
4 ESTACIONES

4V-200M-6

$33.00/ 6 station

1/4" puerto
6 ESTACIONES
4V-200M-8

$44.00/ 8 station

1/4" puerto
8 ESTACIONES

4V-200M-16

$88.00/ 16 station

1/4" puerto
16 ESTACIONES

4V-200M-B $4.48/Plate

Placa en blanco para el MÚLTIPLE de los 4v-200m
4V-300M-2

$16.50/ 2 station

3/8" puerto
2 ESTACIONES

Base integrada para válvulas de solenoide 4V-300 y Â-300series del montaje
(incluye el hardware y el sello de montaje)

4V-300M-4 $33.00/ 4 station

3/8" puerto
4 ESTACIONES

4V-300M-6

$49.50/ 6 station

3/8" puerto
6 ESTACIONES

4V-300M-8 $66.00/ 8 station

3/8" puerto
8 ESTACIONES

4V-300M-16 $132.00/ 16 station

3/8" puerto
16 ESTACIONES

4V-300M-B $4.84/Plate

Placa en blanco para el MÚLTIPLE de los 4v-300m
4V-400M-2

$27.50/ 2 station

1/2" puerto
2 ESTACIONES

Base integrada para válvulas de solenoide 4V-400 & 4A-400 series del montaje
(incluye el hardware y el sello de montaje)

4V-400M-4 $55.00/4 station

1/2" puerto
4 ESTACIONES
4V-400M-6

$82.50/ 6 station

1/2" puerto
6 ESTACIONES

4V-400M-8

$110/8 station

1/2" puerto
8 ESTACIONES
4V-400M-B $4.84/Plate

Placa en blanco para el MÚLTIPLE de los 4v-400m
Bobina Del Solenoide
No. De la Parte. Precio De Lista Cuadro

Voltaje

Conexión Eléctrica

Grado De Energía

USOS

Conexiones Eléctricas
100C  $7.13 1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

D= DIN  (con el indicador del LED y el conectador del conducto)

2.5 W

Para 100 Válvulas De Solenoide De la Serie

Para conectar la bobina del estruendo:
1. Quite el tornillo de Philip de la cubierta plástica y desenchúfelo de la bobina del estruendo.
2. De la abertura del tornillo, utilice el tornillo para empujar el bloque de terminales de la cubierta plástica.
3. Observe el 1, los 2 y las marcas de la tierra en el superficie inferior del recinto del estruendo.
4. Para la bobina del estruendo de la C.C., conecte 1 con el positivo, 2 a la negativa.
5. Para la bobina del estruendo de la CA, conecte 1 con el alambre CALIENTE, 2 al alambre neutral, y si está requerido conecte la tierra con el alambre de tierra.

Para conectar la bobina del ojal:
1.  Para la bobina de la C.C., conecte el uno de los dos alambres con el positivo, y el otro alambre con la negativa.
2. Para la bobina de la CA, conecte el uno de los dos alambres con el alambre CALIENTE, y el otro alambre con el alambre neutral.

100C  $7.13

G=Grommet

2.5 W

200C  $7.13

D= DIN  (con el indicador del LED y el conectador del conducto)

3 W
4.8W
6.5W

Para Las Válvulas De Solenoide De 200-400 Series
200C  $7.13

G=Grommet
E=Explosion Proof Coil

3 W
4.8W
6.5W
2W200C

$23.10

D= DIN  (con el conectador del conducto)

 13-15 W

Para Las Válvulas De Solenoide De la Serie 2W

Configuraciones De la Válvula Funciones

2 configuraciones de la válvula de la manera: 2 válvulas de la posición

para dar vuelta por intervalos

3 configuraciones de la válvula de la manera: 2 válvulas de la posición

ampliar completamente el solo cilindro temporario

4 configuraciones de la válvula de la manera: 2 válvulas de la posición

ampliar y contraer completamente el cilindro temporario doble

4 configuraciones de la válvula de la manera: 3 posiciones, válvulas del cerrado-centro

 para parar un cilindro temporario doble en movimiento parcial

4 configuraciones de la válvula de la manera: 3 posiciones, válvulas del extractor-centro

para tener ambos puertos del cilindro ábrase para agotar tales que el cilindro puede ser extendido y contraído  para facilitar la disposición

4 configuraciones de la válvula de la manera: 3 posiciones, válvulas del presio'n-centro

para parar un cilindro temporario doble en movimiento parcial con la presión en ambos extremos del cilindro

Para pedir o para localizar una distribuidor de la media en su área, llame (650) 856- 8833, faxes (650) 856- 8811, Toll Free: 866-9620170, email  Sales@StcValve.com
© 2000-2012 Sizto Tech Corporation, todos los derechos reservados. Last modified: JUNE 2, 2012 Information contained herein may be changed without prior notification.
