Cilindros Compactos

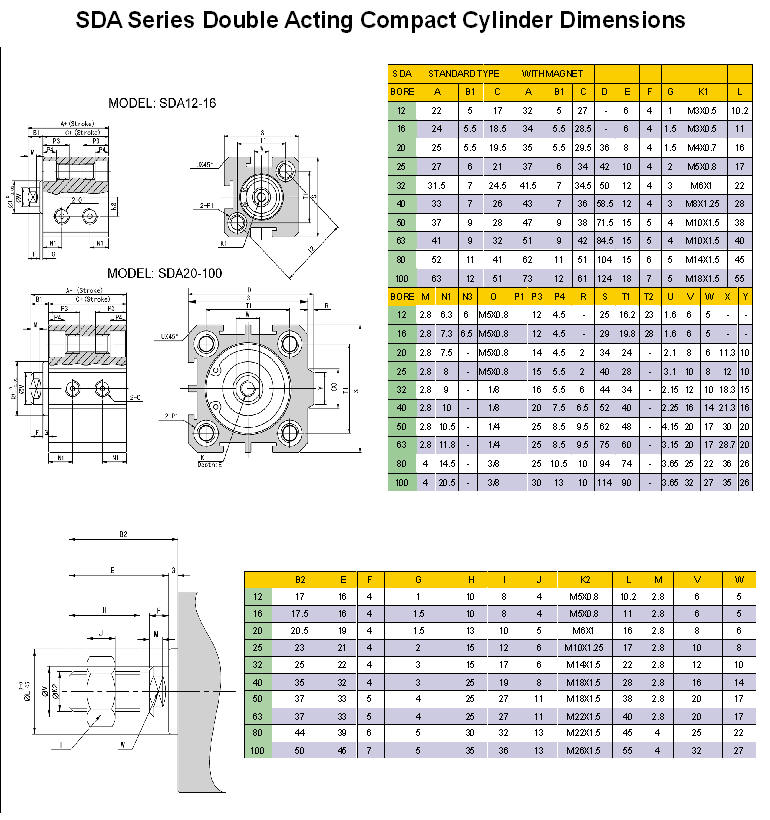

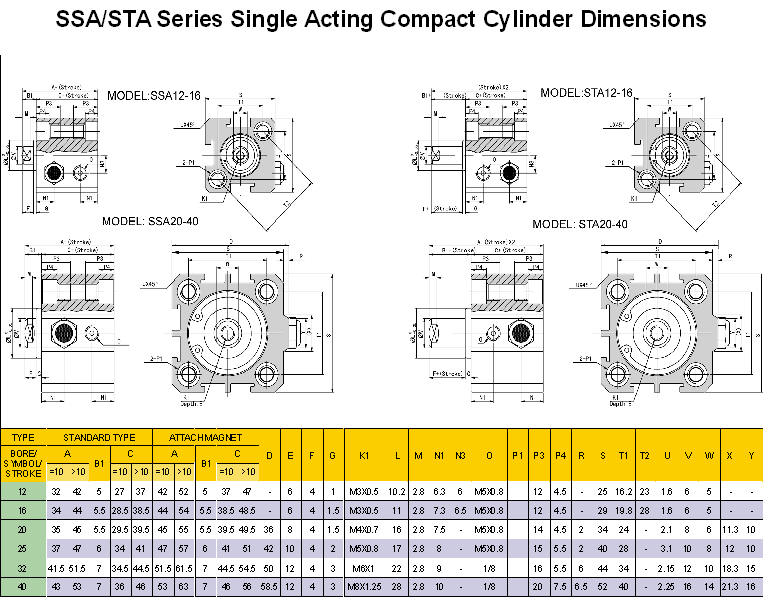

Cuadro del tecleo para conseguir dimensiones y especificaciones |
|
Sistema de numeración
de la orden |
1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Modelo |
Tipo |
Tamaño Del Alesaje
(milímetro) |
Longitud Del Movimiento
(milímetro) |
Opciones Del Montaje |
Magnético
Pistón |
Reed Switch |
Estándar Sello |
Shaft Thread |
|
S |
SA: El Solo Actuar
DA: El Actuar Doble |
12
16
20
25
32
40
50
63
80
100 |
5 to 150 |
LB: Montaje Inferior
FA: REBORDE DE FRONT/REAR
CA: SOPORTE de la HORQUILLA con el PERNO
CB: SOPORTE de la HORQUILLA con el PERNO
TC: OSCILACIÓN
SOPORTE
I: HORQUILLA de ROD con el PERNO
Y: HORQUILLA de ROD con el PERNO
(See below for picture)
|
NM: No Magnético
M: Pistón Magnético |
R: Interruptores de láminas |
B: Sello Del
Buna-N-N,
V: Sellos De Viton |
F: Hilo de Rosca Femenino
M:Hilo de Rosca Masculino |
 |
 |
|
Hardware De Montaje |
RESTO DEL PIE |
REBORDE DE FRONT/REAR |
SOPORTE de la HORQUILLA con el PERNO |
SOPORTE de la HORQUILLA con el PERNO |
OSCILACIÓN
SOPORTE |
HORQUILLA de ROD con el PERNO |
HORQUILLA de ROD con el PERNO |
|
|
No de la Parte |
LB |
FA |
CA |
CB |
TC |
I |
Y |
|
| |
 |
 |
 |
 |
 |
 |
 |
|
| |
|
Interruptores de láminas |
Sensor De Posición Del Efecto De Pasillo |
|
|
|
|
|
