Especificaciones De aluminio De los Filtro-Regulador-Lubricadores De un Cuerpo De la Serie
Chasque encendido un cuadro para enfocar a la información de producto

Chasque el cuadro para las dimensiones

Chasque el cuadro para
Caudales

Modelo
AC1000-5000-XX

AC1010-5010-XX

AW1000-5000-XX

AR1000-5000-XX

AF1000-5000-XX
AL1000-5000-XX

Sistema De Numeración: MODELO - TAMAÑO DE CUERPO - TAMAÑO PORTUARIO - OPCIONES
MODELO	TAMAÑO DE CUERPO	TAMAÑO PORTUARIO	Características De Estándar	Opciones
AC AW AR AF AL	1000	00=10-32 (M5) 01=1/8 NPT 02=1/4 NPT 03=3/8 NPT 04=1/2 NPT 06=3/4 NPT 10=1 NPT	125 De Gama De Regulación Tazón de fuente Del Polycarbonate Dren Diferenciado Del Semi-Automo'vil Filtro Del Micrón F25=25 (Latón Sinterizado) Relevar El Tipo	Dren De D=Automatic (Para El Filtro De 2000 A 5000 Series) Metal De M=Aluminum Gama De Regulación de P30=30PSI Gama De Regulación De P60=60 PSI Filtro De 5 Micrones
	2000
	2500
	3000
	4000
	5000
AC	1010
	2010
	3010
	4010
	5010

Especificaciones:
Una serie FRL permutable con SMC - SERIE FRL de NAC
Estos componentes de FRL están de diseño modular con las abrazaderas del carpintero y permiten que usted conecte y que desconecte fácilmente los componentes de FRL para la instalación y el mantenimiento simples.

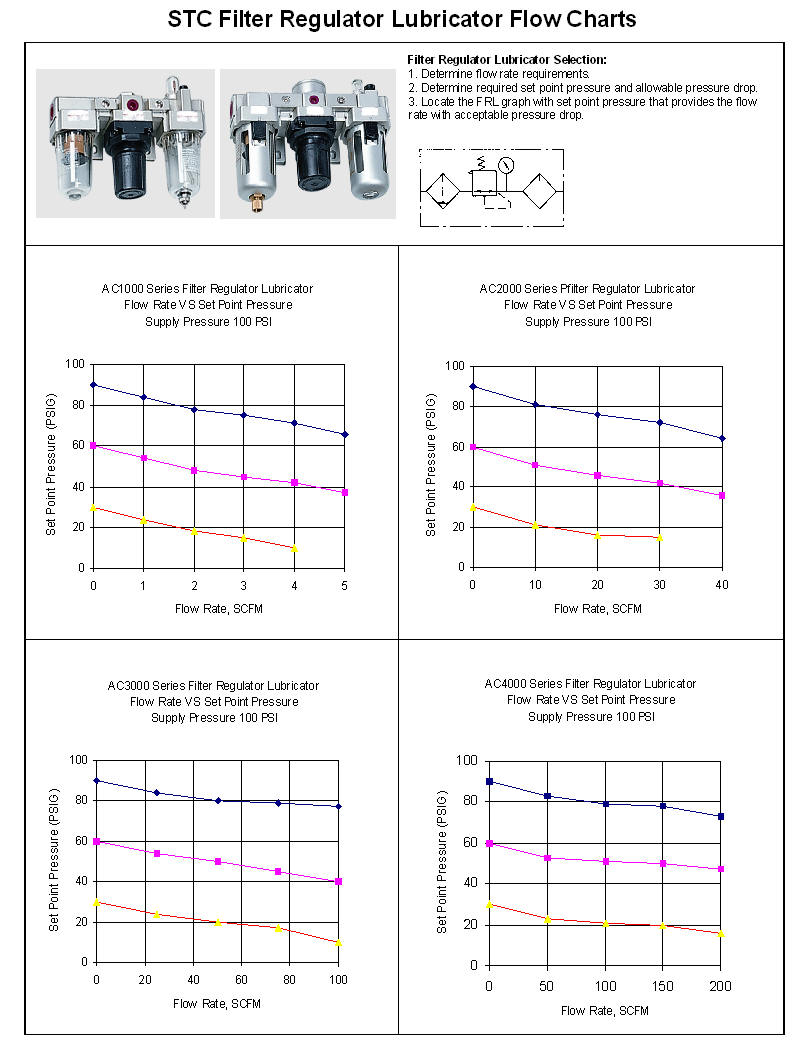

Regulador-Filtro-Lubricador	AC1000-XX	AC2000-XX	AC3000-XX	AC4000-XX	AC4000-06	AC5000-XX
Caudal* SCFM (LPM)	3 (90)	18 (500)	70 (2000)	140 (4000)	160 (4500)	180 (5000)
Apilar El Regulador-Filtro-Lubricador	AC1010-XX	AC2010-XX	AC3010-XX	AC4010-XX	AC4010-06	AC5010-XX
Caudal* SCFM (LPM)	3 (90)	18 (500)	60 (1700)	105 (3000)	105 (3000)	140 (4000)
Apilar El Regulador-Filtro	AW1000-XX	AW2000-XX	AW3000-XX	AW4000-XX	AW4000-06	AW5000-XX
Caudal* SCFM (LPM)	3 (90)	19 (550)	70 (2000)	140 (4000)	160 (4500)	195 (5500)

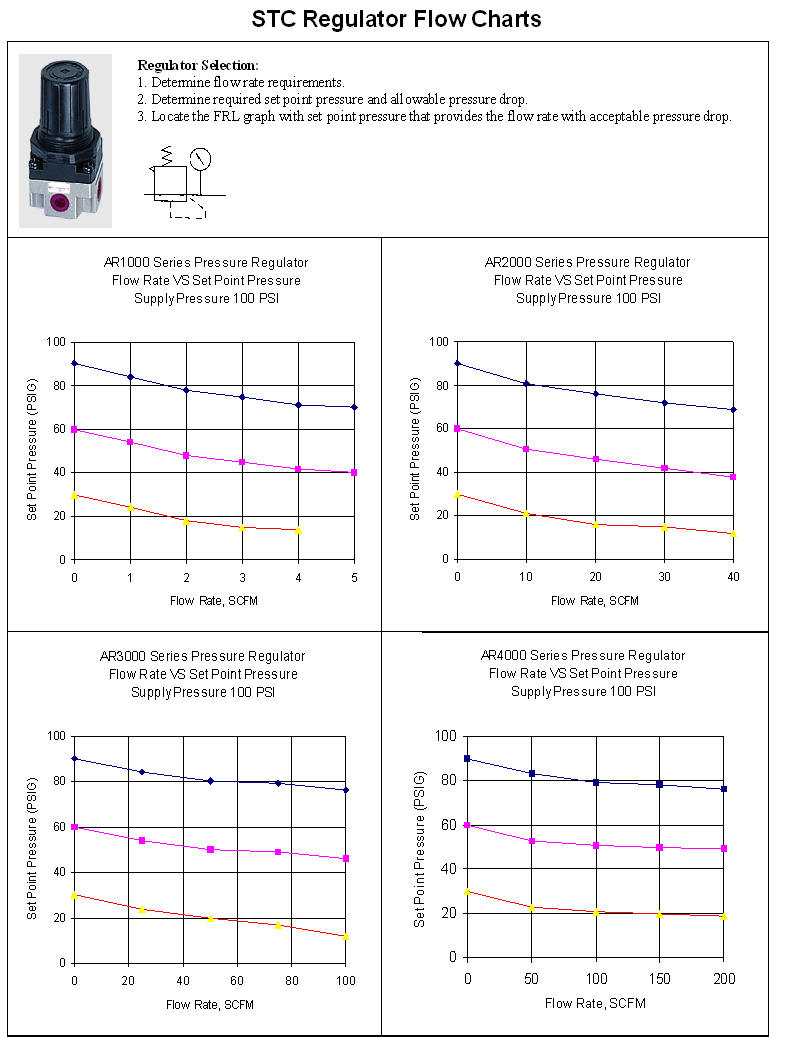

Regulador	AR1000-XX	AR2000-XX	AR3000-XX	AR4000-XX	AR4000-06	AR5000-XX
Caudal* SCFM (LPM)	4 (100)	19 (550)	88 (2500)	210 (6000)	210 (6000)	280 (8000)

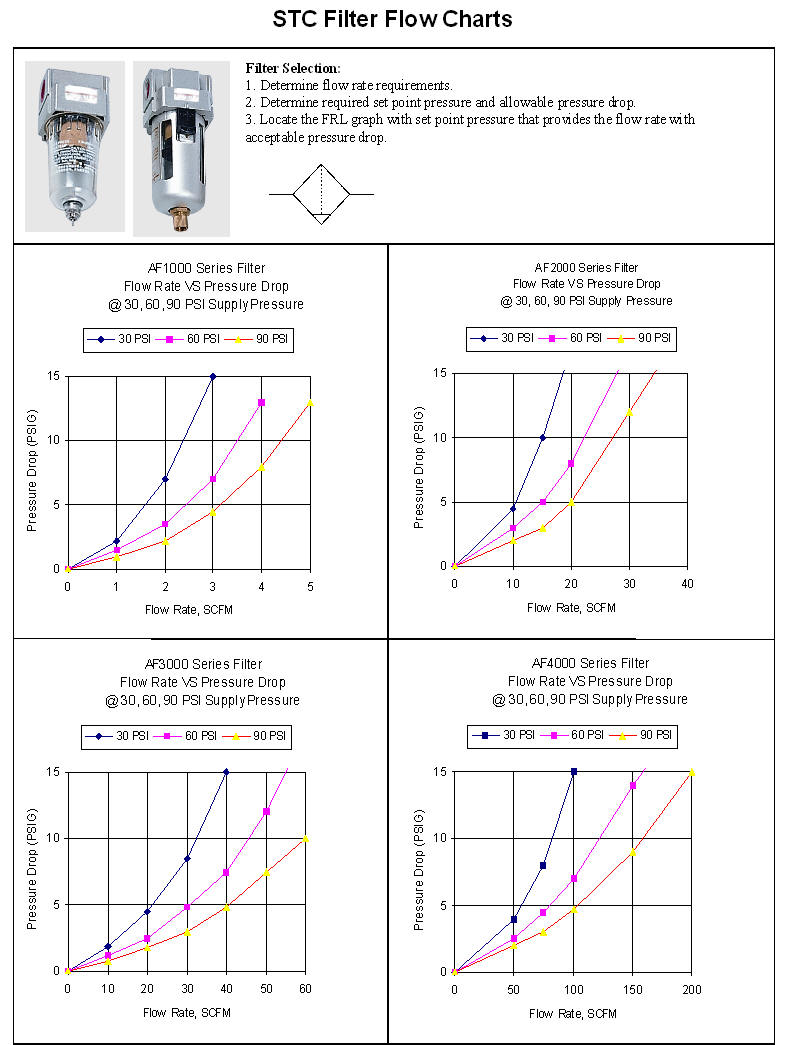

Filtro	AF1000-XX	AF2000-XX	AF3000-XX	AF4000-XX	AF4000-06	AF5000-XX
Caudal* SCFM (LPM)	4 (110)	26 (750)	70 (2000)	140 (4000)	210 (6000)	245 (7000)
Lubricador	AL1000-XX	AL2000-XX	AL3000-XX	AL4000-XX	AL4000-06	AL5000-XX
Caudal* SCFM (LPM)	3 (90)	28 (800)	60 (1700)	180 (5000)	220 (6300)	245 (7000)
Tamaño Portuario	10-32 (M5)	1/8 or 1/4 NPT	1/4 or 3/8 NPT	3/8 or 1/2 NPT	3/4 NPT	3/4 or 1 NPT
Tamaño Portuario (Galga De Presión)	1/16 RC (PT)	1/8 NPT	1/8 NPT	1/4 NPT	1/4 NPT	1/4 NPT
Gama De Regulación	7-100 PSI	7-125 PSI (0.5-8.5 kgf/cm²)
Presión De Funcionamiento Máxima	150 PSI (9.9 kgf/cm²)
Temperatura De Funcionamiento	40-140°F (5-60°C)
Filtración	filtro de 5 micrones (estándar); 25 Micrones (Filtro De cobre amarillo Sinterizado)
Material Del Tazón de fuente	Polycarbonate (estándar) o metal de aluminio
Protector Del Tazón de fuente	N/A		Protector De acero Del Tazón de fuente
Material Del Cuerpo	Aluminio Que funde A troquel
Construction/Regulator	Relevar El Tipo
Dren Del Filtro	Dren Diferenciado Del Semi-Automo'vil			Dren diferenciado del Semi-Automo'vil (estándar) o dren automático
*Medido con la presión @100 PSI de la fuente y la presión @75 PSI del punto de ajuste

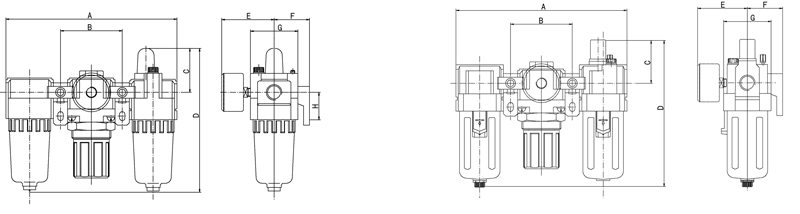

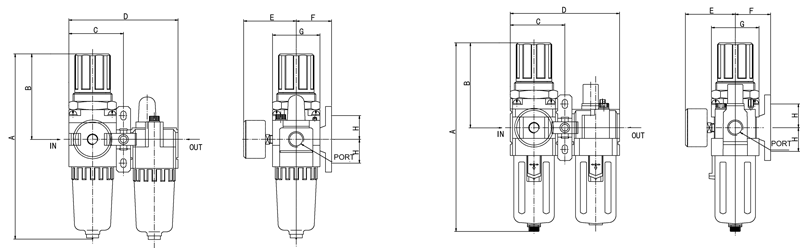

Tapa de la página dimensiones de A serie del filtro de un lubricador del regulador

Modelo	Caudal (lpm/scfm)	Puerto	Puerto De la Galga	A (mm/in)	B (mm/in)	C (mm/in)	D (mm/in)	E (mm/in)	F (mm/in)	G (mm/in)	H (mm/in)	Soporte	Peso (kg/lb)	Galga
AC1000 –00	90	10-32 (M5)	1/16 Rc	91	33	25.5	84.5	26	25	25	20	Y10L	0.26	GE-1-160-00
	3			3.58	1.30	1.00	3.33	1.02	0.98	0.98	0.79		0.57	GE-1-160-00
AC2000 –01	500	1/8 NPT	1/8 NPT	140	50	38	125	56.8	30	40	24	Y20L	0.74	GE-1 1/2-160-01
AC2000 –02	18	1/4 NPT		5.51	1.97	1.50	4.92	2.24	1.18	1.57	0.94		1.63
AC3000 –02	2000	1/4 NPT	1/8 NPT	181	64	38	156.5	60.8	41	53	35	Y30L	1.18
AC3000 –03	70	3/8 NPT		7.13	2.52	1.50	6.16	2.39	1.61	2.09	1.38		2.60
AC4000 –03	4000	3/8 NPT	1/4 NPT	238	84	41	191.5	65.5	50	70	40	Y40L	2.14	GE-2-160-02
AC4000 –04	140	1/2 NPT		9.37	3.31	1.61	7.54	2.58	1.97	2.76	1.57		4.71
AC4000 -06	4500	3/4 NPT	1/4 NPT	253	89	41	193	69.5	50	70	40	Y50L	2.47
	160			9.96	3.50	1.61	7.60	2.74	1.97	2.76	1.57		5.43
AC5000 –06	5000	3/4 NPT	1/4 NPT	300	105	48	271.5	75.5	69.8	90	50	Y60L	3.82
AC5000 –10	180	1 NPT		11.81	4.13	1.89	10.69	2.97	2.75	3.54	1.97		8.40

Tapa de la página dimensiones de A serie que apilan del filtro de un lubricador del regulador

Modelo	Caudal (lpm/scfm)	Puerto	Puerto De la Galga	A (mm/in)	B (mm/in)	C (mm/in)	D (mm/in)	E (mm/in)	F (mm/in)	G (mm/in)	H (mm/in)	Soporte	Peso (kg/lb)	Galga
AC1010 –00	90	10-32 (M5)	1/16 Rc	109.5	50.5	29	58	26	25	25	20	Y10T	0.22	GE-1-160-00
	3			4.31	1.99	1.14	2.28	1.02	0.98	0.98	0.79		0.48	GE-1-160-00
AC2010 –01	500	1/8 NPT	1/8 NPT	164.5	78	45	90	56.8	30	40	24	Y20T	0.66	GE-1 1/2-160-01
AC2010 –02	18	1/4 NPT		6.48	3.07	1.77	3.54	2.24	1.18	1.57	0.94		1.45
AC3010 –02	1700	1/4 NPT	1/8 NPT	211	92.5	58.5	117	60.8	41	53	35	Y30T	0.98
AC3010 –03	60	3/8 NPT		8.31	3.64	2.30	4.61	2.39	1.61	2.09	1.38		2.16
AC4010 –03	3000	3/8 NPT	1/4 NPT	262	112	77	154	65.5	50	70	40	Y40T	1.93	GE-2-160-02
AC4010 –04	105	1/2 NPT		10.31	4.41	3.03	6.06	2.58	1.97	2.76	1.57		4.25
AC4010-06	3000	3/4 NPT	1/4 NPT	267	114	82	164	69.5	50	70	40	Y50T	1.99
	105			10.51	4.49	3.23	6.46	2.74	1.97	2.76	1.57		4.38
AC5010 –06	4000	3/4 NPT	1/4 NPT	338	116	97.5	195	75.5	69.8	90	50	Y60T	3.2
AC5010 –10	140	1 NPT		13.31	4.57	3.84	7.68	2.97	2.75	3.54	1.97		7.04

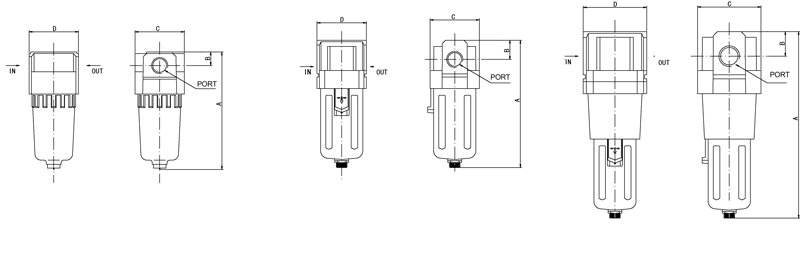

Tapa de la página dimensiones de un filtro de A serie

Modelo	Caudal (lpm/scfm)	Puerto	A (mm/in)	B (mm/in)	C (mm/in)	D (mm/in)	Soporte	Peso (kg/lb)
AF1000-00	110	10-32 (M5)	66	7	25		B140	0.07
	4		2.60	0.28	0.98	0.00		0.15
AF2000-01	750	1/8 NPT	97.5	11	40	40	B240	0.19
AF2000-02	26	1/4 NPT	3.84	0.43	1.57	1.57		0.42
AF3000-02	2000	1/4 NPT	132.5	14	53	53	B340	0.29
AF3000-03	70	3/8 NPT	5.22	0.55	2.09	2.09		0.64
AF4000-03	4000	3/8 NPT	168.5	18	70	70	B440	0.55
AF4000-04	140	1/2 NPT	6.63	0.71	2.76	2.76		1.21
AF4000-06	6000	3/4 NPT	172.5	20	70	70	B540	0.58
	210		6.79	0.79	2.76	2.76		1.28
AF5000-06	7000	3/4 NPT	247.5	24	90	90	B640	1.08
AF5000-10	245	1 NPT	9.74	0.94	3.54	3.54		2.38

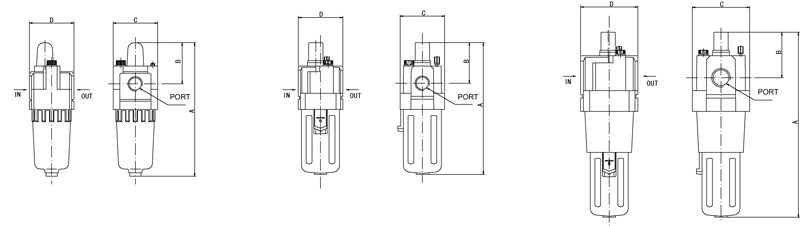

Tapa de la página dimensiones de un lubricador de A serie

Modelo	Caudal (lpm/scfm)	Puerto	A (mm/in)	B (mm/in)	C (mm/in)	D (mm/in)	Soporte	Peso (kg/lb)
AL1000-00	95	10-32 (M5)	81.5	25.5	25		B140	0.07
	3		3.21	1.00	0.98			0.15
AL2000-01	800	1/8 NPT	122	38	40	40	B240	0.22
AL2000-02	28	1/4 NPT	4.80	1.50	1.57	1.57		0.48
AL3000-02	1700	1/4 NPT	142	38	53	53	B340	0.3
AL3000-03	60	3/8 NPT	5.59	1.50	2.09	2.09		0.66
AL4000-03	5000	3/8 NPT	177	41	70	70	B440	0.56
AL4000-04	180	1/2 NPT	6.97	1.61	2.76	2.76		1.23
AL4000-06	6300	3/4 NPT	177	39	70	70	B540	0.58
	220		6.97	1.54	2.76	2.76		1.28
AL5000-06	7000	3/4 NPT	254	45	90	90	B640	1.08
AL5000-10	245	1 NPT	10.00	1.77	3.54	3.54		2.38

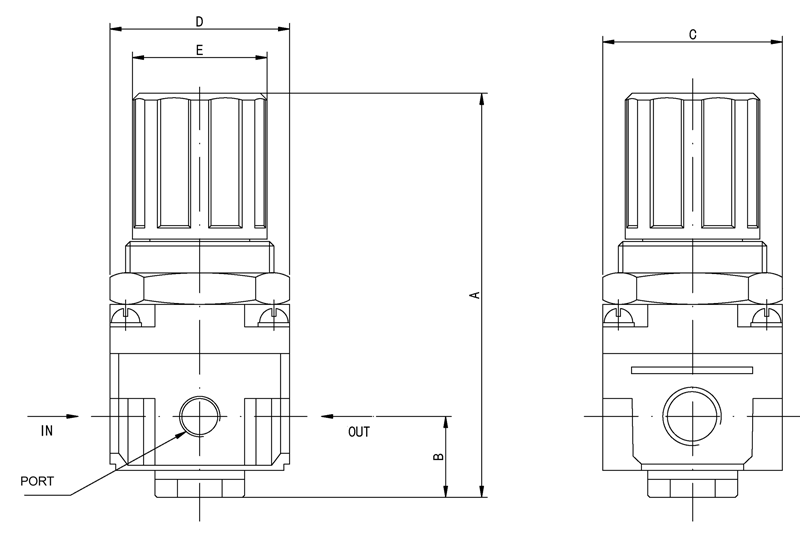

Tapa de la página dimensiones de un regulador de A serie

Modelo	Caudal (lpm/scfm)	Puerto	Puerto De la Galga	A (mm/in)	B (mm/in)	C (mm/in)	D (mm/in)	E (mm/in)	Tamaño Del Agujero Del Panel (mm/in)	Soporte	Peso (kg/lb)	Galga
AR1000-00	100/4	10-32 (M5)	1/16 Rc	61.5	11	25	25	20	20	B120	0.08	GE-1-160-00
	100/4			2.42	0.43	0.98	0.98	0.79	0.79	B120	0.18	GE-1-160-00
AR2000-01	550/19	1/8 NPT	1/8 NPT	95	17	40	40	34	34	B220	0.27	GE-1 1/2-160-01
AR2000-02	550/19	1/4 NPT		3.74	0.67	1.57	1.57	1.34	1.34		0.59
AR2500-02	2000/70	1/4 NPT	1/8 NPT	102.5	25	48	48	34	34		0.27
AR2500-03	2000/70	3/8 NPT		4.04	0.99	1.89	1.89	1.34	1.34		0.59
AR3000-02	2500/88	1/4 NPT	1/8 NPT	127.5	35	53	53	40	40	B320	0.41
AR3000-03	2500/88	3/8 NPT		5.02	1.38	2.09	2.09	1.57	1.57	B320	0.90
AR4000-03	6000/210	3/8 NPT	1/4 NPT	149.5	37.5	70	70	54	54	B420	0.84	GE-2-160-02
AR4000-04	6000/210	1/2 NPT		5.89	1.48	2.76	2.76	2.13	2.13		1.85
AR4000-06	6000/210	3/4 NPT	1/4 NPT	154	40.5	70	75	54	54		0.84
	6000/210			6.06	1.59	2.76	2.95	2.13	2.13		1.85
AR5000-06	8000/280	3/4 NPT	1/4 NPT	168	48	90	90	54	54		1.19
AR5000-10	8000/280	1 NPT		6.61	1.89	3.54	3.54	2.13	2.13		2.62

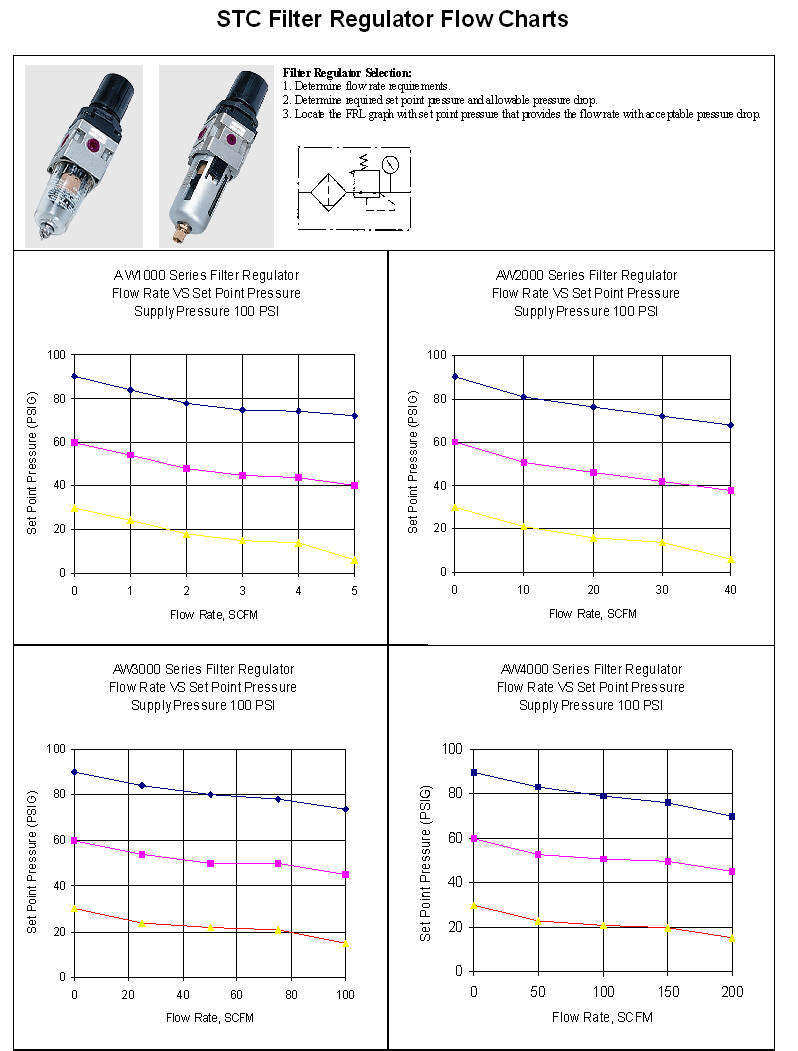

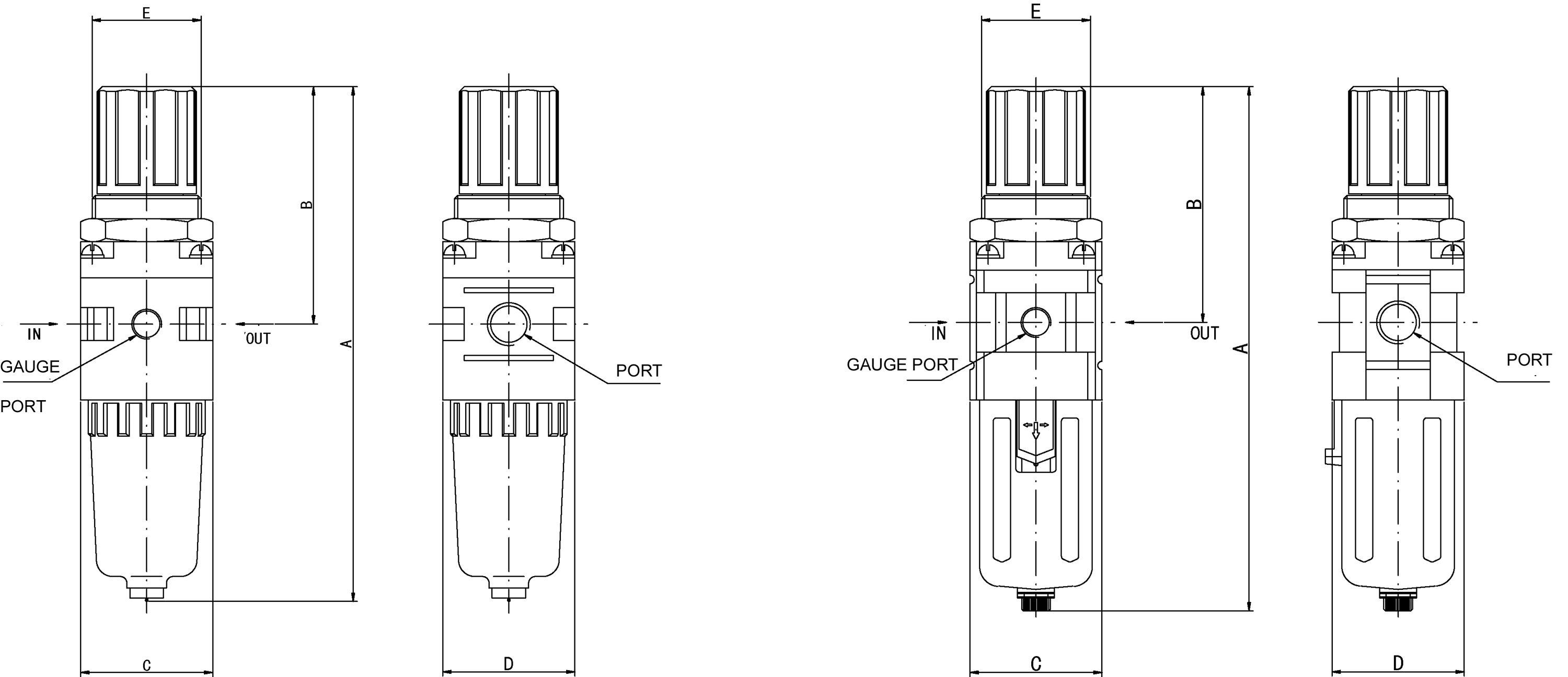

Tapa de la página dimensiones de A serie de un regulador del filtro

Modelo	Caudal (lpm/scfm)	Puerto	Puerto de la Galga	A (mm/in)	B (mm/in)	C (mm/in)	D (mm/in)	E (mm/in)	Tamaño Del Agujero Del Panel (mm/in)	Soporte	Peso (kg/lb)	Galga
AW1000-00	90	10-32 (M5)	1/16 Rc	109.5	50.5	25	28	20	20	B120	0.09	GE-1-160-00
	3			4.31	1.99	0.98	1.10	1.10	0.79	B120	0.20	GE-1-160-00
AW2000 –01	550	1/8 NPT	1/8 NPT	164.5	78	40	40	34	34	B220	0.36	GE-1 1/2-160-01
AW2000 –02	19	1/4 NPT		6.48	3.07	1.57	1.57	1.34	1.34	B220	0.79
AW3000 –02	2000	1/4 NPT	1/8 NPT	211	92.5	53	53	40	40	B320	0.56
AW3000 –03	70	3/8 NPT		8.31	3.64	2.09	2.09	1.57	1.57	B320	1.23
AW4000 –03	4000	3/8 NPT	1/4 NPT	262	112	70	70	54	54	B420	1.15	GE-2-160-02
AW4000 –04	140	1/2 NPT		10.31	4.41	2.76	2.76	2.13	2.13	B420	2.53
AW4000 -06	4500	3/4 NPT	1/4 NPT	267	114	70	75	54	54	B520	1.21
	160			10.51	4.49	2.76	2.95	2.13	2.13	B520	2.66
AW5000 –06	5500	3/4 NPT	1/4 NPT	338	116	90	90	54	54	B620	1.7
AW5000 –10	195	1 NPT		13.31	4.57	3.54	3.54	2.13	2.13	B620	3.74

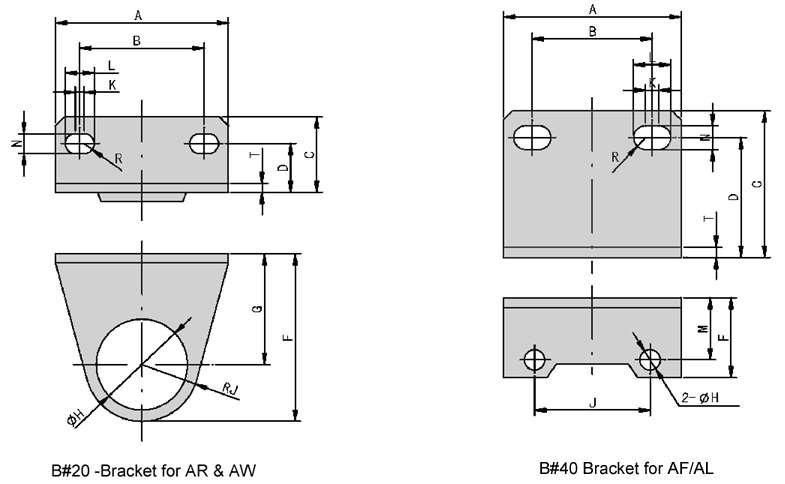

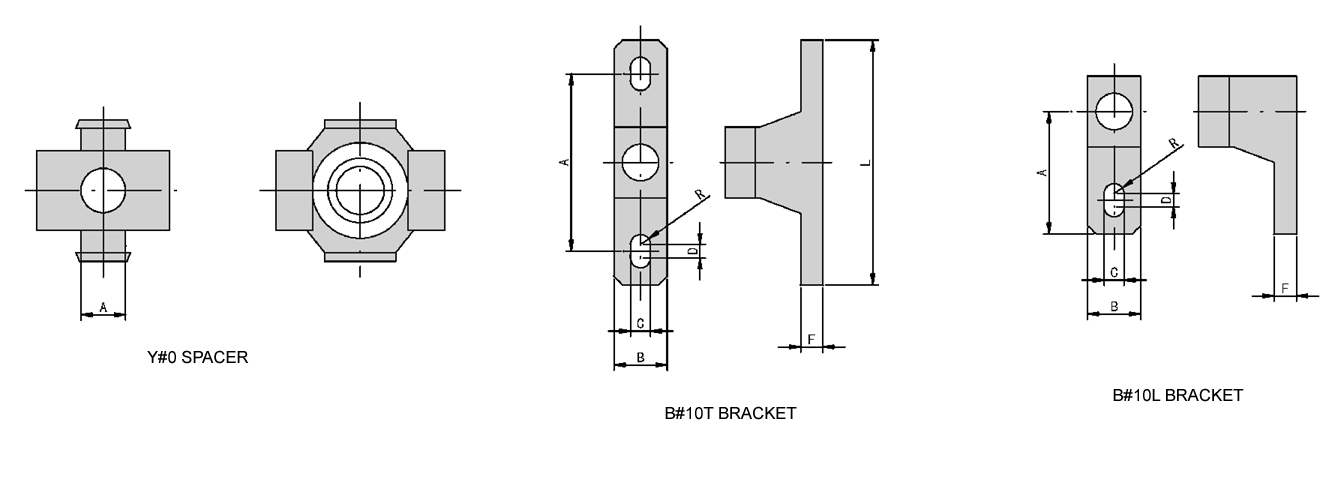

Dimensiones De un Soporte De A Serie FRL:

EN (MILÍMETRO)

L SOPORTE	L SOPORTE Del ESPACIADOR	PARA	SOPORTE De T	SOPORTE Del ESPACIADOR De T	PARA	A	B	C	D	E	F	G	H	R	L
B110L	Y10L	AC1000	B110T	Y10T	AC1010	20	12	4.5	3	2.5	5	8	40	2.25	27
B210L	Y20L	AC2000	B210T	Y20T	AC2010	24	15	5.5	3	30	5	10	48	2.75	33
B310L	Y30L	AC3000	B310T	Y30T	AC3010	35	16	7	4	41	7	11	70	3.5	45
B410L	Y40L	AC4000	B410T	Y40T	AC4010	40	22	9	4	50	7	14	80	4.5	50
B510L	Y50L	AC4000-06	B510T	Y50T	AC4010-06	40	22	9	4	50	7	14	80	4.5	50
B610L	Y60L	AC5000	B610T	Y60T	AC5010	50	23	12	4	69.8	10.5	15	100	6	63

en (milímetro)	A	B	C	D	F	G	H	J	K	L	M	N	R	t	TORNILLO DE MONTAJE	PARA
B120	40	28	17	11	37.8	25	20.5	12.3	2	6.5		4.5	2.25	2		AR/AW1000
B220	55	34	35	19	50	30	33.5	20	10	5.4		5.4	2.7	2.3		AR/AW2000-2500
B320	53	40	21.5	14	64	39	42.5	25	1.5	6.5		6.5	3.25	2.3		AR/AW3000
B420	70	54	27	18	79.2	49.2	52.5	30	2	8.5		8.5	4.25	2.3		AR/AW4000-5000

B240	40	27	33	27	18		4.5	26	3	8.4	14	5.4	2.7	2.3	M4X8	AF/AL2000
B340	53	40	39	32	22.5		4.5	35	1.5	8	19	6.5	3.25	2.3	M4X8	AF/AL3000
B440	70	54	47	38	31.5		5.5	47	2	10.5	20	8.5	4.25	2.3	M5X10	AF/AL4000-04
B540	70	54	47	38	31.5		5.5	47	2	10.5	20	8.5	4.25	2.3	M5X10	AF/AL4000-06
B640	90	66	64	52	43		6.5	60	2	13	29	11	5.5	3.2	M6X10	AF/AL5000

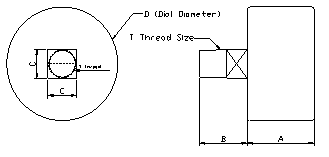

NO. DE LA PIEZA DE LA GALGA DE PRESIÓN.	Para	(en/milímetro)
NO. DE LA PIEZA DE LA GALGA DE PRESIÓN.	Para	Tamaño Portuario De T	A	B	C	D
GE-1-160-00	AR1000	R1/16 (PT)	0.6/15.3	0.4/10	0.47/12	1.0/25.4
GE-1 1/2-160-01	AR2000-3000	1/8 NPT	0.93/25.8	0.67/17.0	0.43/11	1.6/42
GE-2-160-02	AR4000-5000	1/4 NPT	0.97/24.8	0.77/19.7	0.54/14	2.1/52.4

Tapa de la página

Tapa de la Página

Tapa de la página
