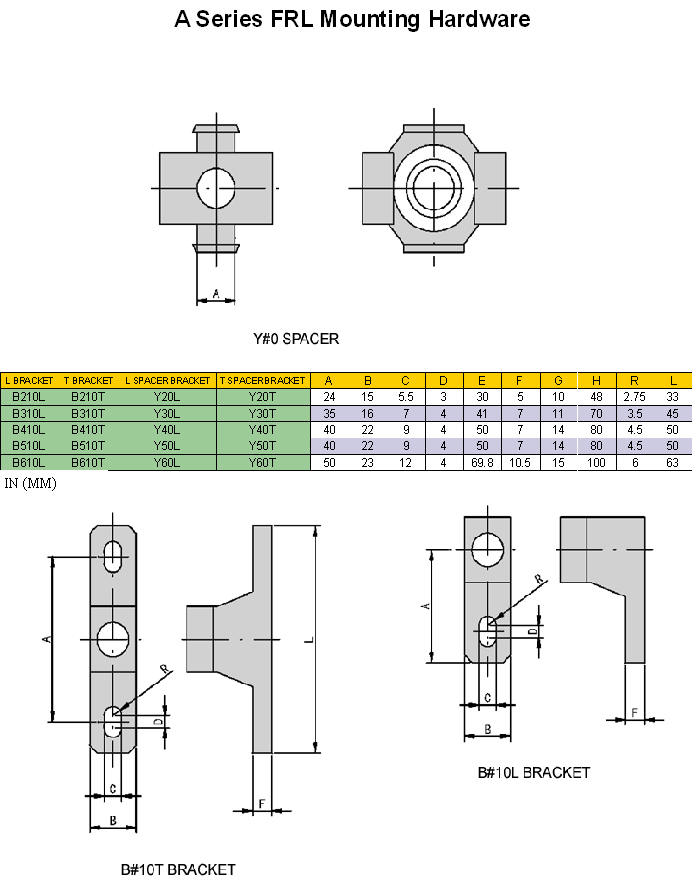

Soporte de montaje para FRL


Espaciador con el L-Tipo soporte


L-Tipo Soporte
Espaciador con el L-Tipo soporte
L-Tipo Soporte
A
B
C
D
E
F
G
R
L
Modelo Aplicable
B210L
Y20L
24
15
5.5
3
30
5
10
2.75
33
AC2000
B310L
Y30L
35
16
7
4
41
7
11
3.5
45
AC3000
B410L
Y40L
40
22
9
4
50
7
14
4.5
50
AC4000
B510L
Y50L
40
22
9
4
50
7
14
4.5
50
AC4000-06
B610L
Y60L
50
23
12
4
69.8
10.5
15
6
63
AC5000

Espaciador con el T-Tipo soporte


T-Tipo Soporte
Espaciador con el T-Tipo soporte
T-Tipo Soporte
A
B
C
D
E
F
G
R
L
Modelo Aplicable
B210T
Y20T
24
15
5.5
3
30
5
10
2.75
33
AC2000
B310T
Y30T
35
16
7
4
41
7
11
3.5
45
AC3000
B410T
Y40T
40
22
9
4
50
7
14
4.5
50
AC4000
B510T
Y50T
40
22
9
4
50
7
14
4.5
50
AC4000-06
B610T
Y60T
50
23
12
4
69.8
10.5
15
6
63
AC5000
Soporte B#20

Modelo Utilizado para
B220 AR/AW2000
B320 AR/AW3000
B420 AR4000-5000
AW4000-5000
Soporte B#40

Modelo Tamaño Del Agujero Del Tornillo Utilizado para
B240 M4×8 AF/AL2000
B340 M4×8 AF/AL3000
B440 M5×10 AF/AL4000
B540 M5×10 AF/AL4000-06
B640 M6×10 AF/AL5000

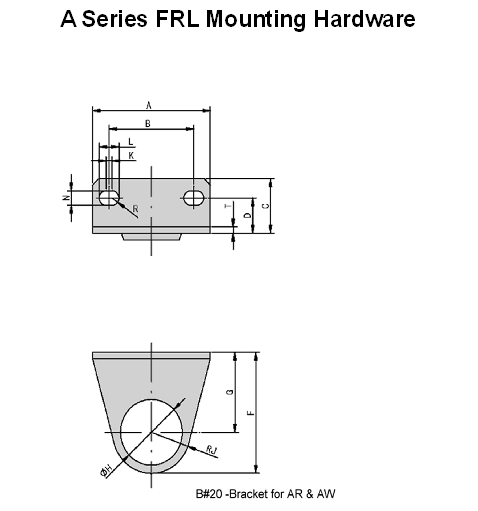

Dimensiones Del Soporte De Montaje



en (milímetro)

A

B

C

D

F

G

H

J

K

L

N

R

t

PARA

B220

55

34

35

19

50

30

33.5

20

1

5.4

5.4

2.7

2.3

AR/AW2000

B320

53

40

21.5

14

64

39

42.5

25

1.5

6.5

6.5

3.25

2.3

AR/AW3000

B420

70

54

27

18

79.2

49.2

52.5

30

2

8.5

8.5

4.25

2.3

AR/AW4000
