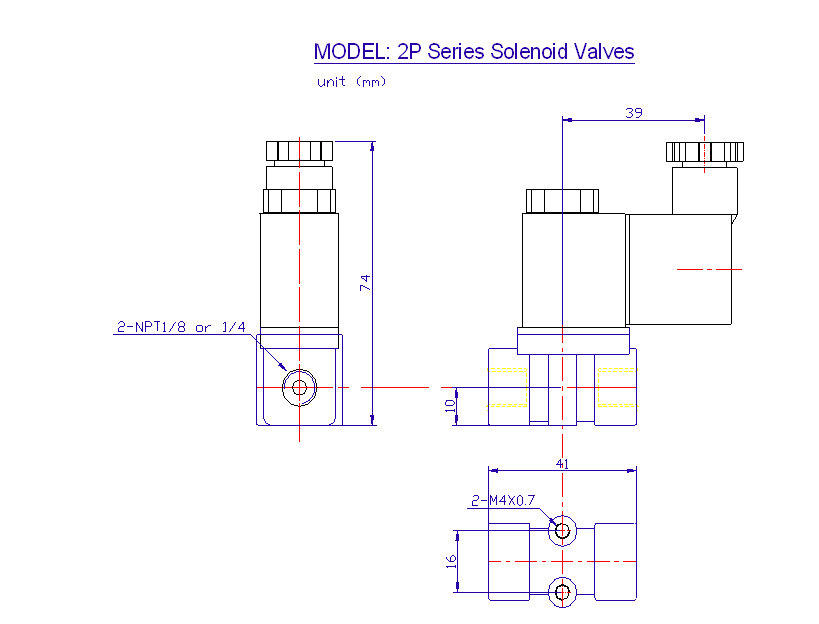

Especificaciones Y Dimensiones De la Válvula De Solenoide De la Serie 2P

No. de la Parte

Precio unitario

Cuadro De la Válvula

Tamaño Portuario
(NPT)

Opciones  Del Voltaje

Opciones Eléctricas De la Entrada

Vire Ningún Hacia el lado de babor/Position/Solenoid

Cv
Caudal

Tiempo De Reacción

Consumo De Energía



2P025 1/8

$18.43

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)

G=Grommet

D= DIN (con el indicador del LED)



2/2/1
El Actuar Directo
Normalmente cerrado
Válvula De Dos Maneras


0.23
22 SCFM @100 PSI

< 20 ms

3W for 60PSI

4.8W  for 115 PSI

6.5W  for 150 PSI

2P025 1/4

1/4 NPT

2P035 1/8

1/8 NPT

1=12VDC
2=24VDC

2A=24VAC
3=110VAC
4=220VAC
(50/60Hz)



G=Grommet

D= DIN (con el indicador del LED)

3/2/1
El Actuar Directo
Normalmente cerrado
Válvula De Dos Maneras

0.1
5 SCFM @100 PSI

< 20 ms

3W for 60PSI

4.8W  for 115 PSI

6.5W  for 150 PSI



2P035 1/4

1/4 NPT

Especificaciones De la Válvula De la Serie 2P

Puerto Y Montaje

Cuerpo Virado Hacia el lado de babor

Acción Y Movimiento

El actuar directo, cerrado normalmente, dos coloca, la manera 2 a 3

Presión De Funcionamiento

28" Hg to 115 PSI (dependiente del vatiaje de la bobina)

Medio de Trabajo

aire, gas inerte y líquido

Presión Máxima

150 PSI

Temperatura De Funcionamiento

 (-5 to 80 Deg. C)  con medio no-que congela

Aislamiento De la Bobina Y Clase De la Protección

F Class, IP65 (CE Certification)

Ciclo De Deber De la Bobina

100% ED

Conexión Eléctrica

D = DIN (con el indicador del LED, el terminal del conducto)
G = Grommet (12”
Alambre Del Plomo)
Material Del Cuerpo

Plástico Dirigido

Material Del Sello

NBR (Buna N)

Lubricación

No requerido

Conexiones Eléctricas De la Bobina

Para La Bobina DIN

Para conectar la bobina DIN:
1. Quite el tornillo de Philip de la cubierta plástica y desenchúfelo de la bobina del estruendo.
2. De la abertura del tornillo, utilice el tornillo para empujar el bloque de terminales de la cubierta plástica.
3. Observe el 1, los 2 y las marcas de la tierra en el superficie inferior del recinto del estruendo.
4. Para la bobina del estruendo de la C.C., conecte 1 con el positivo, 2 a la negativa.
5. Para la bobina del estruendo de la CA, conecte 1 con el alambre CALIENTE, 2 al alambre neutral, y si está requerido conecte la tierra con el alambre de tierra.

Para La Bobina Del Ojal

Para conectar la bobina del grommet:
1.  Para la bobina de la C.C., conecte el uno de los dos alambres con el positivo, y el otro alambre con la negativa.
2. Para la bobina de la CA, conecte el uno de los dos alambres con el alambre CALIENTE, y el otro alambre con el alambre neutral.



Para pedir o para localizar una distribuidor de la media en su área, llame (650) 856- 8833, faxes (650) 856- 8811, Toll Free: 866-9620170, email  Sales@StcValve.com
