especificaciones y
dimensiones de la válvula de solenoide de la serie 2V1 y 3V1
No. De la Parte.
|
Precio unitario
|
Cuadro De la
Válvula
|
Tamaño Portuario
(NPT)
|
Opciones Del
Voltaje |
Opciones Eléctricas
De la Entrada
|
Vire Ningún Hacia
el lado de babor/Position/Solenoid |
Cv
Caudal |
Tiempo De Reacción
|
Consumo De Energía
|
Symbol Neumático |
2V1
1/8
|
$18.81*
|
|
1/8 NPT
|
1=12VDC
2=24VDC
2A=24VAC
3=110VAC
4=220VAC
(50/60Hz) |
G=Grommet
D= DIN (con el indicador del
LED) |
2/2/1
El Actual Directo
Normalmente cerrado
válvula de dos maneras
el apilar
|
0.23
22 SCFM @100 PSI
|
< 20 ms
|
3W for 60PSI
4.8W for 115 PSI
6.5W for 150 PSI |
|
3V1
1/8
|
$18.81*
|
|
1/8 NPT
|
1=12VDC
2=24VDC
2A=24VAC
3=110VAC
4=220VAC
(50/60Hz) |
G=Grommet
D= DIN (con el indicador del
LED) |
3/2/1
El Actual Directo
Normalmente cerrado
válvula de tres maneras
el apilar
|
0.1
5 SCFM @100 PSI
|
< 20 ms
|
3W for 60PSI
4.8W for 115 PSI
6.5W for 150 PSI |
|
Especificaciones De la Válvula De la Serie 2V1 Y 3V1 |
Puerto Y Montaje |
Cuerpo Virado Hacia el lado de babor, Amontonable (Apilando
El Hardware Incluido) |
Acción Y Movimiento |
El actuar directo, cerrado normalmente, dos coloca, la
manera 2 a 3 |
Presión De
Funcionamiento |
28" Hg to 115 PSI (dependiente
del vatiaje de la bobina) |
medio de trabajo |
40 micrones filtraron
el aire, el gas inerte y el líquido |
Presión Máxima |
150 PSI |
Temperatura De
Funcionamiento |
(-5 to 80 Deg. C) con medio no-que congela |
Aislamiento De la
Bobina Y Clase De la Protección |
F Class, IP65 (Certificación del CE) |
Ciclo De
Deber De la Bobina |
100% ED |
Conexión Eléctrica |
D = DIN (con
el indicador del LED, el terminal del conducto)
G = Grommet (12” Lead Wire) |
Material Del Cuerpo
|
Anodized Aluminum |
Material Del Sello |
NBR (Buna N) |
Lubricación |
No requerido |
Conexiones
Eléctricas De la Bobina |
Para La Bobina DIN |
Para conectar la bobina DIN:
1. Quite el tornillo de Philip de la cubierta plástica y desenchúfelo
de la bobina del estruendo.
2. De la abertura del tornillo, empuje el bloque de terminales hacia
fuera de la cubierta plástica.
3. Observe el 1, los 2 y las marcas de la tierra en el superficie
inferior del recinto del estruendo.
4. Para la bobina del estruendo de la C.C., conecte 1 con el positivo,
2 a la negativa.
5. Para la bobina del estruendo de la CA, conecte 1 con el alambre
CALIENTE, 2 al alambre neutral, y si está requerido conecte la tierra
con el alambre de tierra.
|
Para La Bobina Grommet |
Para conectar
la bobina Grommet:
1. Para la bobina de la C.C., conecte el uno de los dos alambres con
el positivo, y el otro alambre con la negativa.
2. Para la bobina de la CA, conecte el uno de los dos alambres con el
alambre CALIENTE, y el otro alambre con el alambre neutral. |

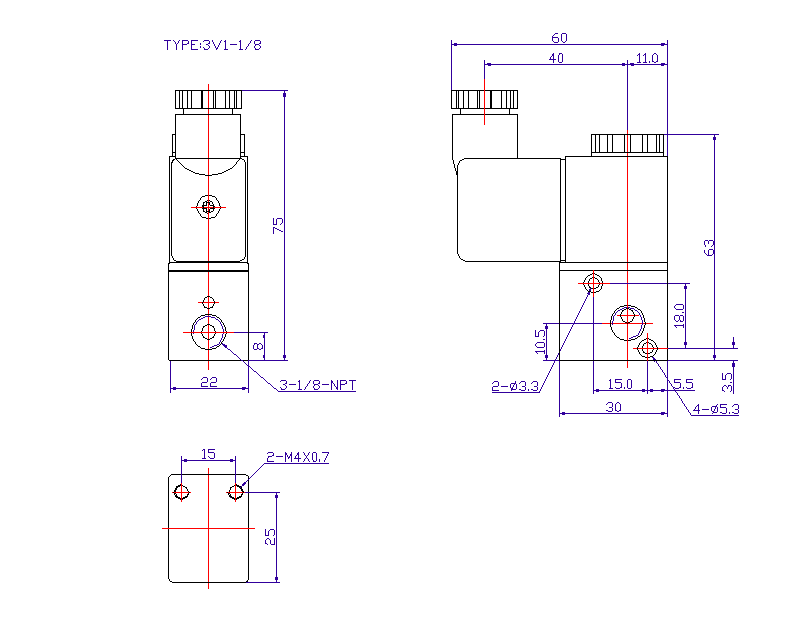

Dimensiones De la Válvula De
Solenoide De la Serie 2V1 Y 3V1
* Includes Stacking Hardwares
and seals |
|
