Modelo: V2

 Modelo: ESPECIFICACIONES  V2

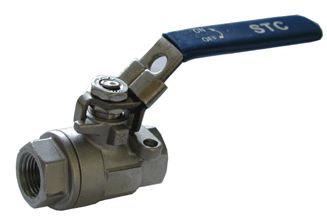

Dos Vávula De Bola Llena De Acero Inoxidable Del Puerto 316 Del Pedazo

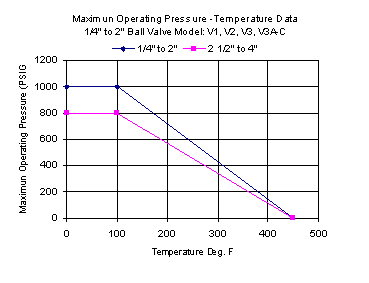

Presión De Funcionamiento Máxima:
1/4"a el 2" 1000 WOG del PSIG @ 100ºF *
2 1/2"a 3" 800 WOG del PSIG @ 100ºF *

Gama  De temperaturas: -60 a 450ºF *

Conexiones De Extremo: NPT Roscado
PIEZAS Y MATERIALES PRINCIPALES
NO
NOMBRE DE LA PARTE
MATERIAL
QTY
1
SEAT PTFE
2
2
BALL SS316
1
3
JOINT GASKET PTFE
1
4
CAP SS316
1
5
BODY CF8M
1
6
STEM SS316
1
7
THRUST WASHER PTFE
1
8
STEM PACKING PTFE
1
9
GLAND NUT SS304
1
10
STEM WASHER SS304
1
11
STEM NUT SS304
1
12
HANDLE COVER PLASTIC
1
13
HANDLE SS304
1

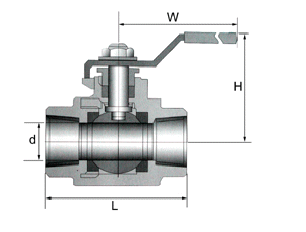

   DIMENSIONES (milímetro)

TAMAÑO
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
d
11.6
12.7
15
20
25.4
32
38
50.8
65
76
L
55
55
63.5
75
88
103
110
124
167
192
H
48
48
50
57
69
73
83
92
136
149
W
103
103
103
125
145
145
190
190
250
250
