Modelo: V3

Modelo: ESPECIFICACIONES V3

Pressure de Trabajo:1/2"-2" 1000PSI WOG

                              2 1/2"-3" 800PSI WOG

Temperatura  Range:-60 to 450ºF
Conexión: NPT
Puerto Lleno
Soporte de montaje del dispositivo y del actuador de Padlocking
 Opciones Materiales: acero inoxidable 316



PIEZAS Y MATERIALES PRINCIPALES
NO
NOMBRE DE LA PARTE
MATERIAL
QTY
1
SEAT PTFE
2
2
BALL SS316
1
3
JOINT GASKET PTFE
1
4
CAP SS316
1
5
BODY CF8M
1
6
STEM SS316
1
7
THRUST WASHER PTFE
1
8
STEM PACKING PTFE
1
9
GLAND NUT SS304
1
10
STEM WASHER SS304
1
11
STEM NUT SS304
1
12
HANDLE COVER PLASTIC
1
13
HANDLE SS304
1

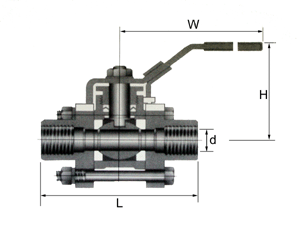

    DIMENSIONES (milímetro)

TAMAÑO
1/4"
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"

d
(Norminal Size)
in
0.25
0.38
0.5
0.75
1
1.25
1.5
2
2 1/2
3
4
H
mm
57
57
68
70
80
84
93
100
142
155
172
in
2.24
2.24
2.68
2.76
3.15
3.31
3.66
3.94
5.59
6.10
6.77
W
mm
96
96
124
124
142
142
202
202
250
250
300
in
3.78
3.78
4.88
4.88
5.99
5.99
7.95
7.95
9.84
9.84
11.81
L
mm
68
68
72
83
90
112
120
147
174
193
216
in
2.56
2.56
2.84
3.35
3.62
4.33
4.48
5.59
6.85
7.60
8.50
