especificaciones y dimensiones de la válvula de solenoide de la serie 2V025  y 2V035

No. De la Parte	Precio unitario	Cuadro De la Válvula	Tamaño Portuario (NPT)	Opciones  Del Voltaje	Eléctrico  Conexión	Vire Ningún Hacia el lado de babor/Position/Solenoid	Cv Caudal Temp/Pressure De Funcionamiento	Resp. Tiempo	Grado De Energía	P=Puerto de Inlet A, B = Puerto de Enchufe E, R, S=Puerto de Exhaust
2V025 1/8	$18.81		1/8 NPT	1=12VDC 2=24VDC 2A=24VAC 3=110VAC 4=220VAC (50/60Hz)	G=Grommet D= DIN (con el indicador del LED)	2/2/1 El Actuar Directo  Normalmente cerrado  Válvula De Dos Maneras	0.23 22 SCFM @100 PSI 0-115 PSI	< 20 ms	3W for 60PSI 4.8W  for 115 PSI 6.5W  for 150 PSI
2V025 1/4	$18.81		1/4 NPT
2V035 1/8	$18.81		1/8 NPT	1=12VDC 2=24VDC 2A=24VAC 3=110VAC 4=220VAC (50/60Hz)	G=Grommet D= DIN (con el indicador del LED)	3/2/1 El Actuar Directo  Normalmente cerrado  Válvula  De Tres Maneras	0.05 5 SCFM @100 PSI 0-115 PSI	< 20 ms	3W for 60PSI 4.8W  for 115 PSI 6.5W  for 150 PSI
2V035 1/4	$18.81		1/4 NPT

Especificaciones De la Válvula De la Serie 2V025 Y 2V035
Puerto Y Montaje	Cuerpo Virado Hacia el lado de babor,
Acción Y Movimiento	El actuar directo, cerrado normalmente, dos coloca, la manera 2 a 3
Presión De Funcionamiento	28" Hg to 115 PSI (dependiente del vatiaje de la bobina)
Medio de Trabajo	40 micrones filtraron el aire, el gas inerte y el líquido
Presión Máxima	150 PSI
Temperatura De Funcionamiento	(-5 to 80 Deg. C)  con medio no-que congela
Aislamiento De la Bobina Y Clase De la Protección	F Class, IP65 (Certificación del CE)
Ciclo De Deber De la Bobina	100% ED
Conexión Eléctrica	D = DIN (con el indicador del LED, el terminal del conducto) G = Grommet (12” Lead Wire)
Material Del Cuerpo	Aluminio Anodizado
Material Del Sello	NBR (Buna N)
Lubricación	No requerido

Conexiones Eléctricas De la Bobina
Para La Bobina DIN	Para conectar la bobina DIN: 1. Quite el tornillo de Philip de la cubierta plástica y desenchúfelo de la bobina del estruendo. 2. De la abertura del tornillo, empuje el bloque de terminales hacia fuera de la cubierta plástica. 3. Observe el 1, los 2 y las marcas de la tierra en el superficie inferior del recinto del estruendo. 4. Para la bobina del estruendo de la C.C., conecte 1 con el positivo, 2 a la negativa. 5. Para la bobina del estruendo de la CA, conecte 1 con el alambre CALIENTE, 2 al alambre neutral, y si está requerido conecte la tierra con el alambre de tierra
Para La Bobina Del Grommet	Para conectar la bobina Grommet: 1.  Para la bobina de la C.C., conecte el uno de los dos alambres con el positivo, y el otro alambre con la negativa. 2. Para la bobina de la CA, conecte el uno de los dos alambres con el alambre CALIENTE, y el otro alambre con el alambre neutral

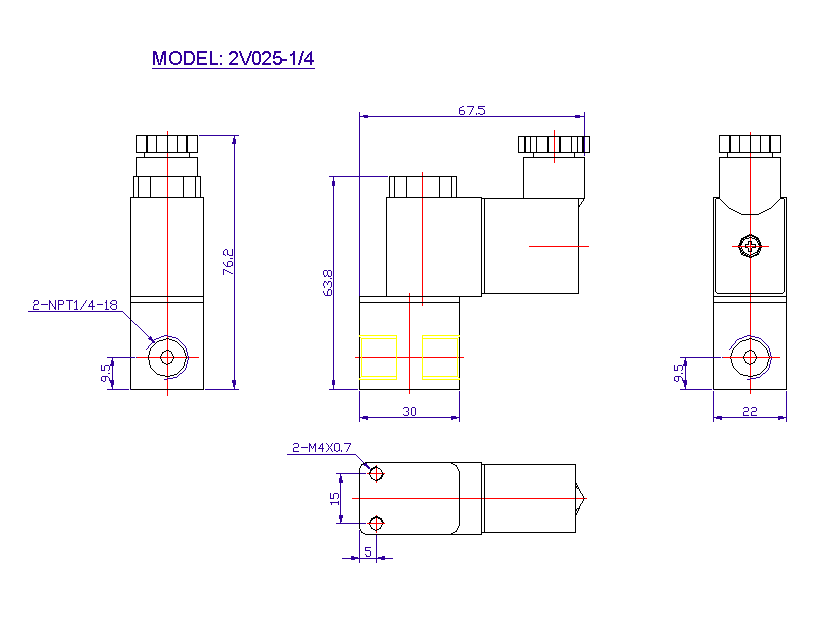

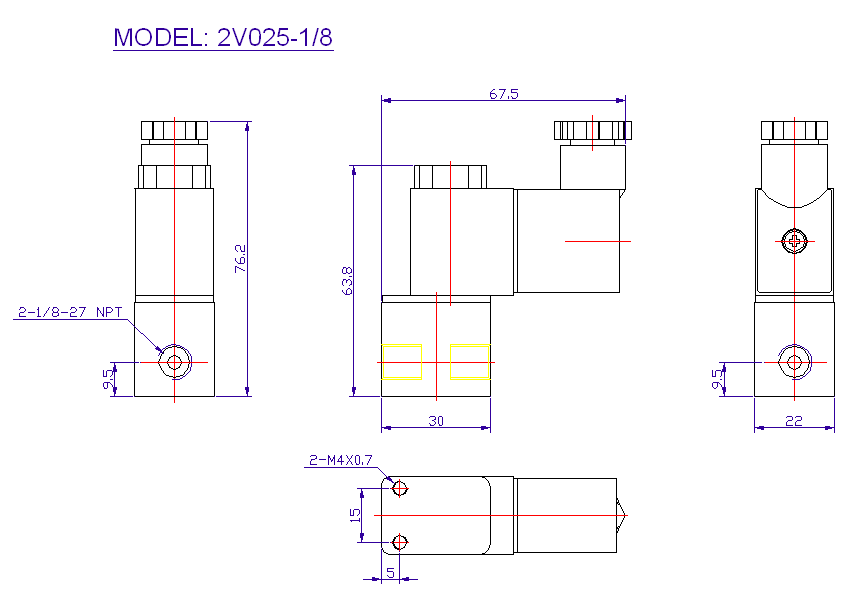

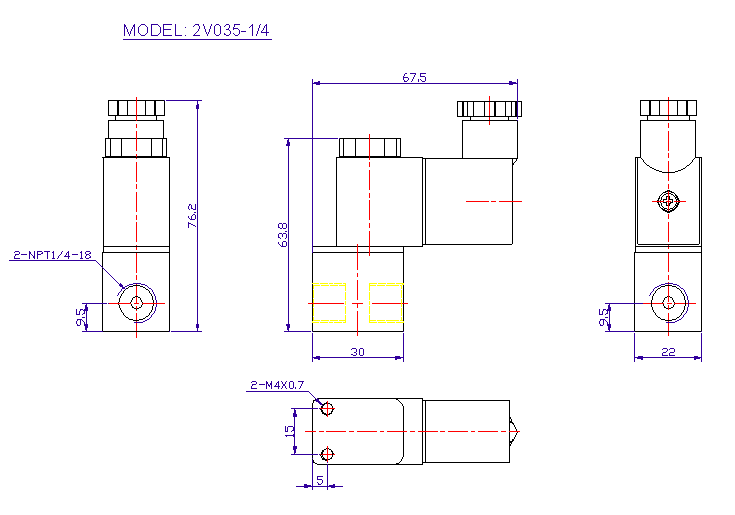

Dimensiones De la Válvula De Solenoide de la STC
