Especificaciones y dimensiones de las válvulas de solenoide del acero de cobre amarillo e inoxidable

Tipo De la Válvula	2W Serie	2S Serie	2WO Serie	2SO Serie	2L Serie	VX Serie 06 to 08	VX Serie 10-15	QW
Presión De Funcionamiento	Aire 0 a 100 PSI; Líquido 0 a 70 PSI				0 a 210 PSI	0 a 145 PSI	0 a 145 PSI	0 a 85 PSI
Temperatura De Funcionamiento	-5 A 80 Deg. C				-5 A 150 Deg. C	-5 A 150 Deg. C	-5 A 80 Deg. C	-5 A 100 Deg. C
Materiales Del Cuerpo	Latón	Acero Inoxidable 304	Latón	Acero Inoxidable 304	Latón	Latón	Latón	Latón
Materiales Del Sello	NBR (Opciones: VITON, EPDM)				PTFE	VITON	NBR (Opciones: VITON, EPDM)
Clase Del Aislamiento De la Protección De la Bobina	F Class IP65							Piloto Del Aire Funcionado
Ciclo De Deber De la Bobina	100% ED							N/A
Conexiones Eléctricas	DIN (with 5/16” conexión del retenedor de cable)							N/A
Servicio	Aire, Líquido				Aire, Líquido, Vapor	Aire, Líquido		Aire, Líquido, Gas

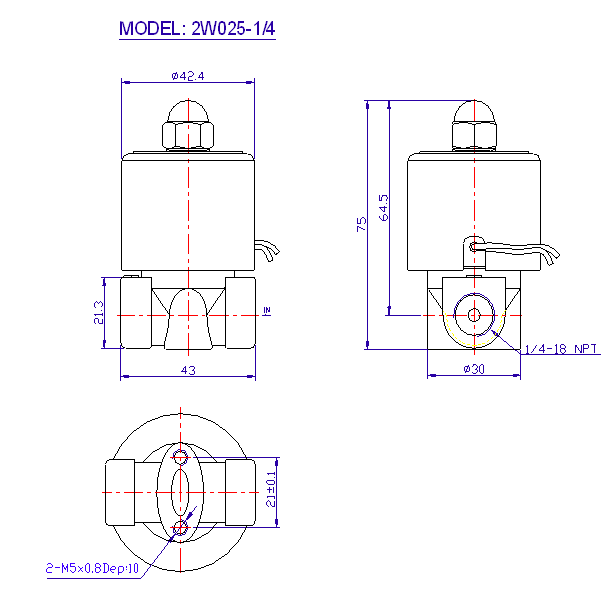

Modelo: 2W025 Port:1/4 "NPT Temperatura: -5 a 80 grados, C Presión: 100PSI Cv 0.23

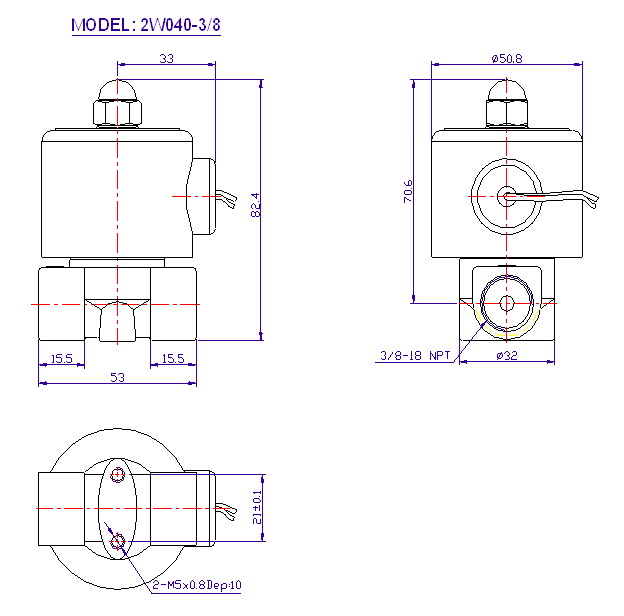

Modelo: 2W040 Port:3/8 "NPT Temperatura: -5 a 80 grados, C Presión: 100PSI Cv 0.60

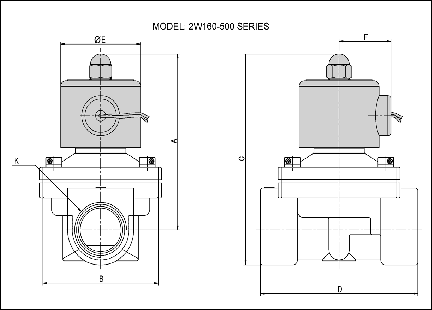

MODELO: DIMENSIONES de la VÁLVULA de SOLENOIDE De la Serie 2W Y 2S (Milímetro)
LATÓN	ACERO INOXIDABLE	A	B	C	D	E	F
2W160-10	2S160-10	101.5	57	117	69	50	36
2W160-15	2S160-15	101.5	57	117	69	50	36
2W200-20	2S200-20	107.0	57	124	73	50	36
2W250-25	2S250-25	111.5	74	135	99	50	36
2W350-35	2S350-35	142.0	95	172	123	70.5	56
2W400-40	2S400-40	142.0	95	172	123	70.5	56
2W500-50	2S500-50	172.0	123	209	168	70.5	56

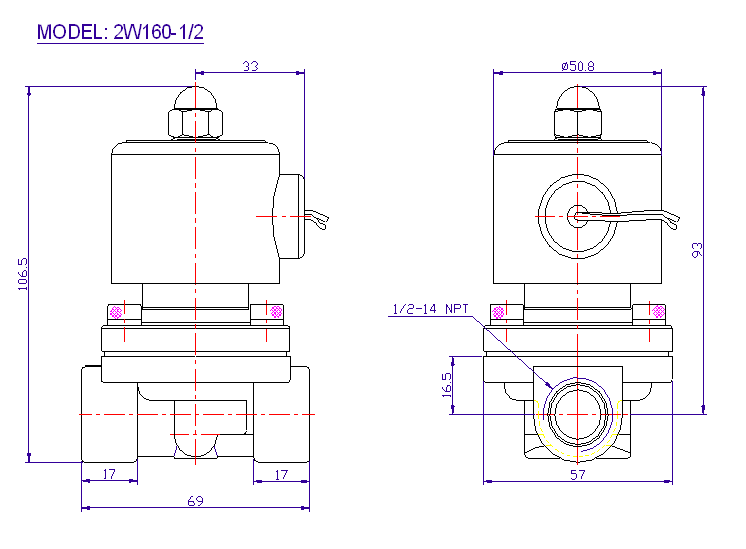

Modelo: 2W160
Port:1/2 "NPT
Temperatura: -5 a 80 grados, C
Presión: 100PSI
Cv 4.8

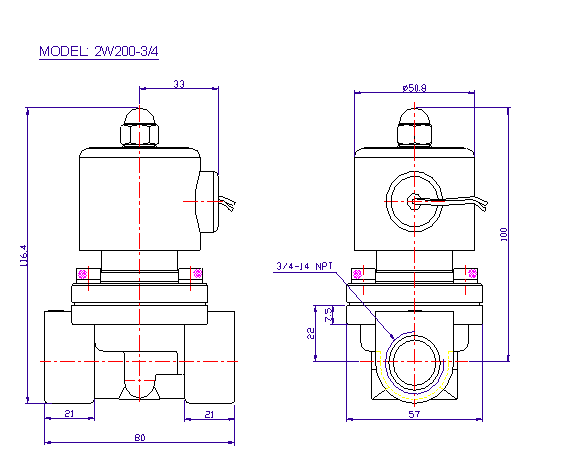

Modelo: 2W200
Port:3/4 "NPT
Temperatura: -5 a 80 grados, C
Presión: 100PSI
Cv 7.6

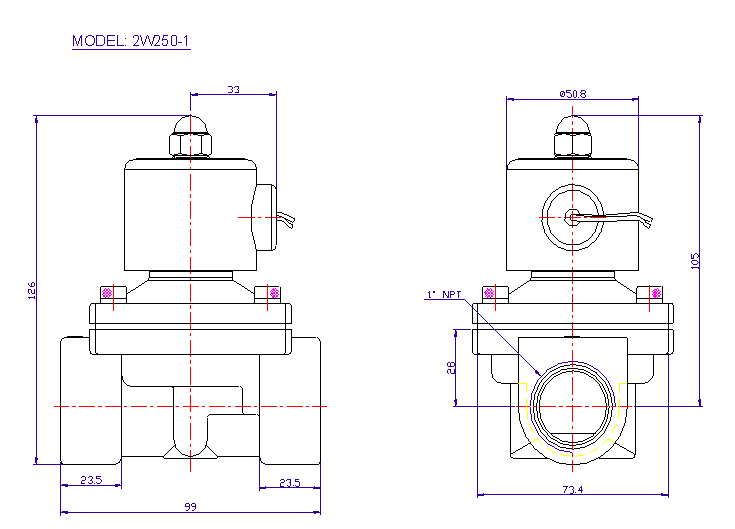

Modelo: 2W250
Temperatura: -5 a 80 grados, C
Presión: 100PSI
Cv 12

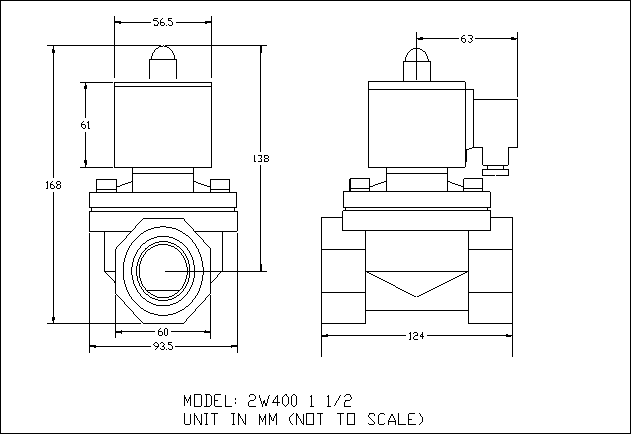

Model: 2W400
Temperature: -5 to 80 Deg, C
Pressure: 100PSI
Cv 29

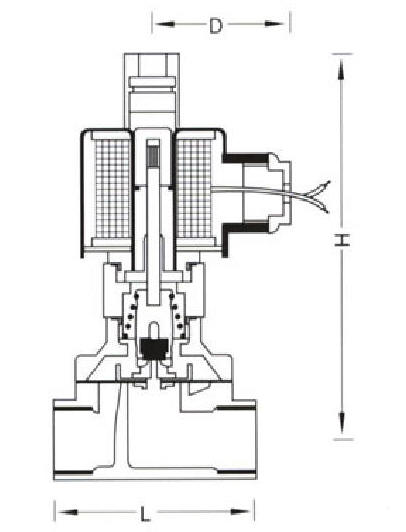

Cuerpo De cobre amarillo
Normalmente abierto
Temperatura: -5 a 80 grados, C
Presión: 100PSI

MODEL Brass	PORT NPT	L (MM)	H (MM)	Cv
	1/4"	40.5	75
2WO160-3/8	3/8"	69	117	4.8
2WO160-1/2	1/2"	69	117	4.8
2WO200-3/4	3/4"	73	123.5	7.6
2WO250-1	1"	99	134.5	12
2WO350-1 1/4	1 1/4"	123	195	24
2WO400-1 1/2	1 1/2"	123	195	29
2WO500-2	2"	168	227	48

Cuerpo De acero Inoxidable 304
Normalmente abierto
Temperatura: -5 a 80 grados, C
Presión: 100PSI

;

MODEL Stainless Steel	PORT NPT	L (MM)	H (MM)	Cv
	1/4"	40.5	75
2SO160-3/8	3/8"	69	117	4.8
2SO160-1/2	1/2"	69	117	4.8
2SO200-3/4	3/4"	73	123.5	7.6
2SO250-1	1"	99	134.5	12
2SO350-1 1/4	1 1/4"	123	195	24
2SO400-1 1/2	1 1/2"	123	195	29

Instalación: Vertical

Instalación: Vertical

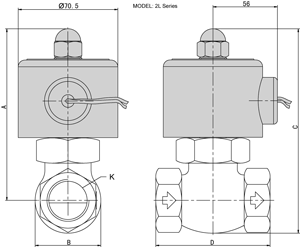

MODELO: Serie 2L (MM)
	A	B	C	D	K Port (NPT)
2L170-10	125	42	146	82	3/8
2L170-15	125	42	146	82	1/2
2L170-20	125	42	146	82	3/4
2L170-25	136	52	162	91	1
2L170-35	148	74	185	111	1 1/4
2L170-40	148	74	185	111	1 1/2
2L170-50	176	86	223	163	2

Temperatura: -5 a 80 grados, C
Presión: 100PSI
Cv 0.23
